Apertura del layout en 2D y descarga de componentes

Abra el archivo DWG de AutoCAD y la referencia externa, descargue los componentes de Factory y agregue los componentes a la carpeta Favoritos.

Pasos anteriores: Aprendizaje 2: crear un layout de Factory en 2D | Pasos siguientes: Crear un layout 2D de una celda de soldadura

En esta sección del aprendizaje 2, se abre el layout en AutoCAD, se abre la referencia externa y se configuran todos los componentes necesarios para trabajar en el layout.

Apertura del layout 2D

  1. Abra AutoCAD Architecture (Mechanical y MEP también son compatibles).

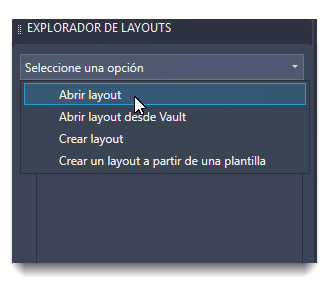

  2. En el diseño de layout de Factory, haga clic en Explorador de layouts, haga clic en Seleccionar y opción para mostrar opciones del menú contextual.
  3. Seleccione Abrir layout en el menú.

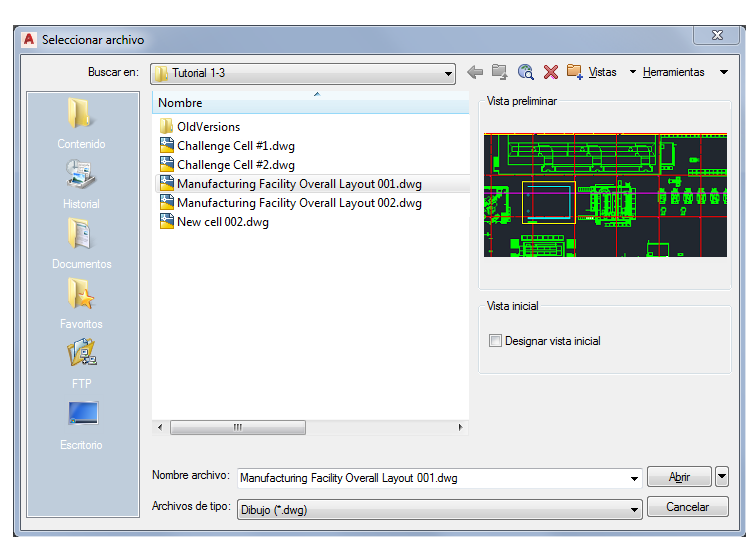

  1. Vaya a la carpeta C:\FDU Tutorials\Tutorial 1-3.
  2. Abra el archivo de dibujo denominado Manufacturing Facility Overall Layout 001.LayoutData.

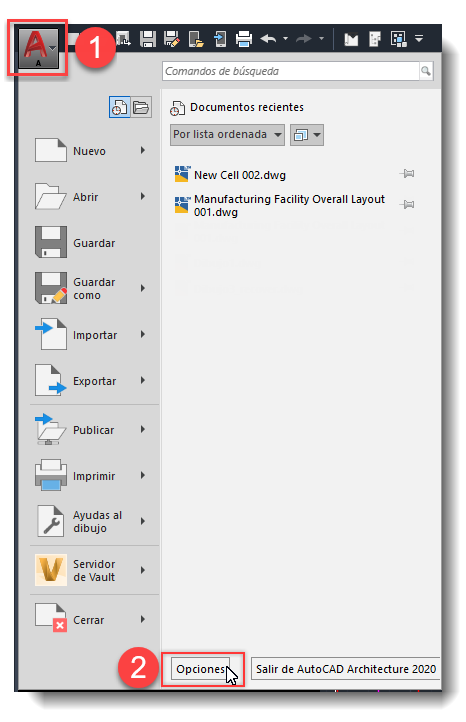

  1. Una vez que el layout de AutoCAD está abierto, seleccione el icono AutoCAD para mostrar las opciones de menú.
  2. Seleccione Opciones.

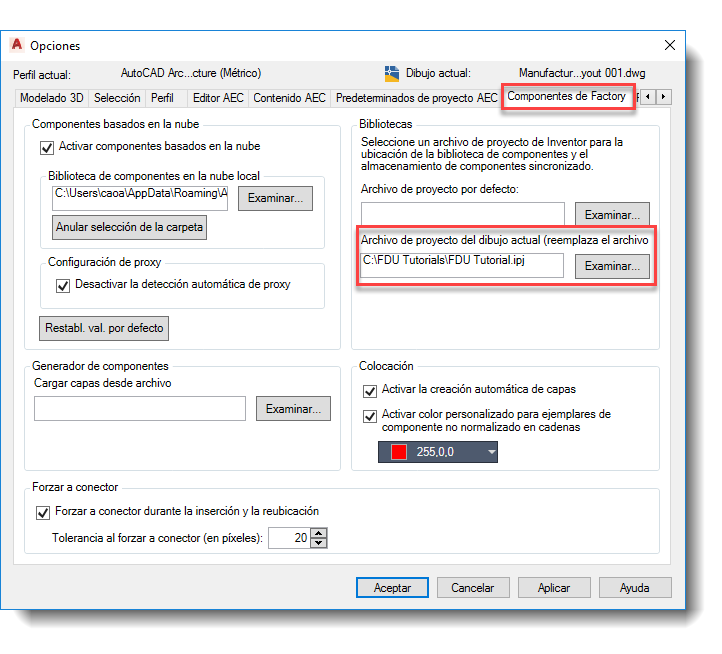

  1. Vaya a la ficha Componentes de Factory en el menú Opciones de AutoCAD y, a continuación, Examinar o añada la ruta del archivo C:\FDU Tutorials\FDU tutorial.ipj en el campo Archivo de proyecto del dibujo actual (anular valor por defecto).

  1. Haga clic en Aceptar.

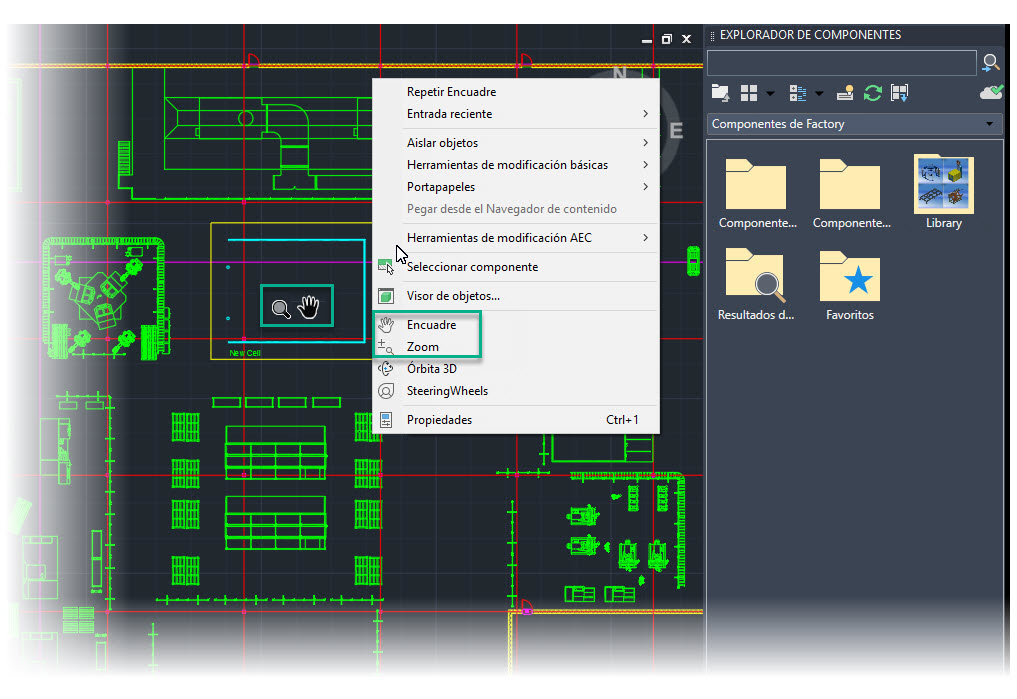

  2. Investigue el dibujo utilizando las herramientas Encuadre y Zoom disponibles en el menú contextual.

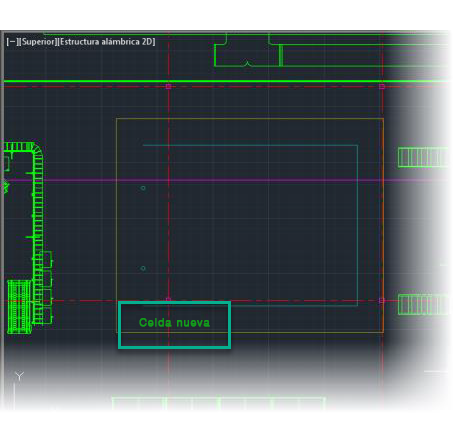

  1. Amplíe la imagen en la Celda nueva.

Apertura de la referencia externa de celda nueva (refX)

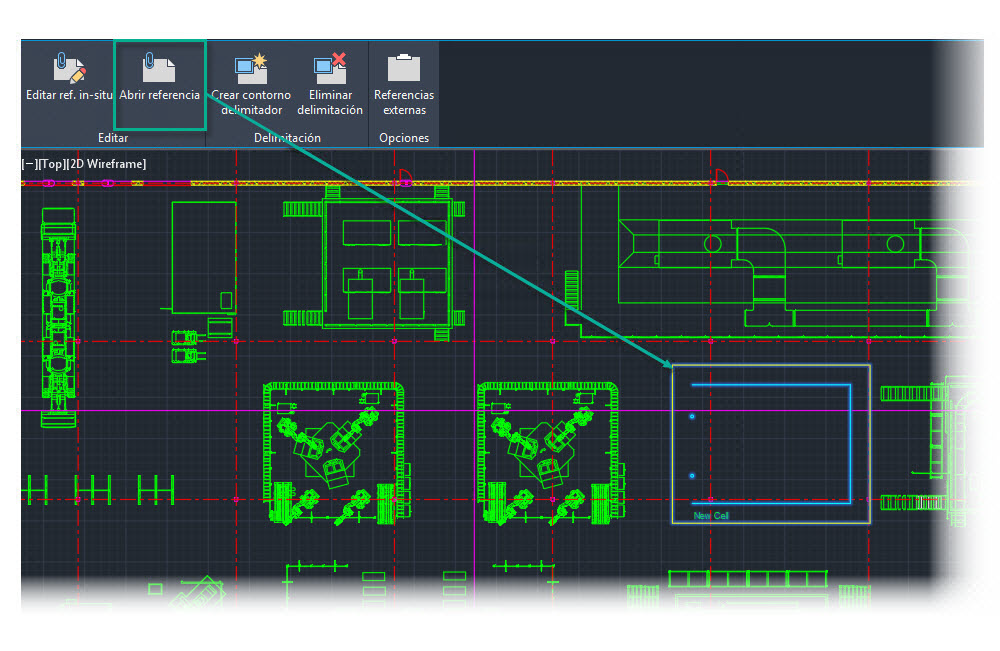

  1. Seleccione el contorno de la nueva celda.
  2. En la cinta de opciones Referencias externas grupo Editar > haga clic en Abrir referencia.

Abrir el explorador de componentes de AutoCAD Factory

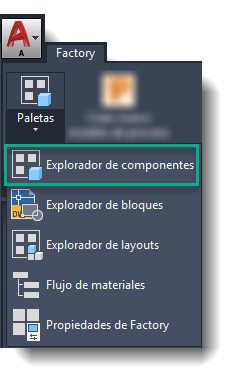

  1. Haga clic en Paletas de la cinta de opciones de Factory para mostrar más opciones.
  2. Seleccione Explorador de componentes.

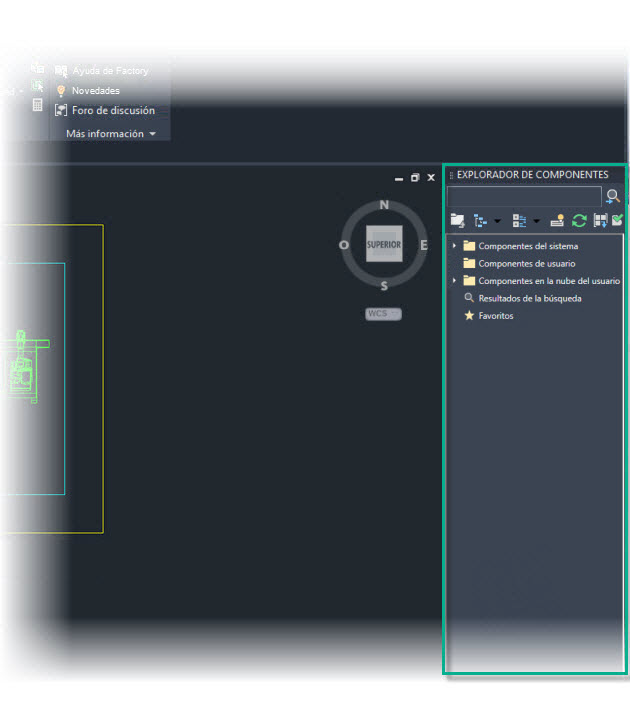

  1. Coloque el explorador de componentes según sus preferencias. Puede anclar el explorador de componentes a la derecha, a la izquierda, en la parte inferior o en la superior. También puede elegir si desea dejar el explorador sin anclar y flotando.

El Explorador de componentes proporciona acceso a:

Buscar y descargar los componentes de AutoCAD Factory

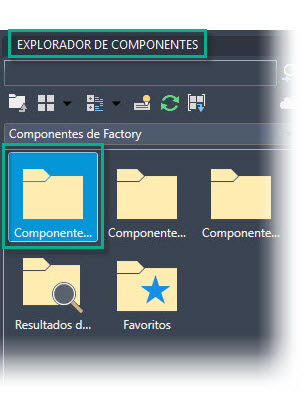

  1. En el explorador de componentes, haga doble clic en la carpeta Componentes del sistema.

  1. También puede explorar los componentes disponibles en esta carpeta y utilizar el botón Subir carpeta para volver al directorio anterior.

Sugerencia: Utilice la lista desplegable situada en la parte superior del explorador de componentes en cualquier momento para volver al directorio de componentes del sistema.
  1. En el campo Buscar componentes, escriba IRB6600 y haga clic en la flecha Buscar.

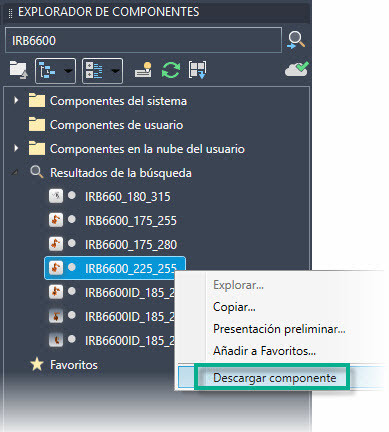

  1. Haga clic con el botón derecho en el robot IRB6600225_255 y seleccione Descargar componente, si es necesario.

  1. Haga clic con el botón derecho en el componente en el explorador de componentes y seleccione Añadir a Favoritos. A continuación, puede desplazarse hasta la carpeta Favoritos y revisar los componentes descargados en cualquier momento.

Obtención de más componentes

Busque y localice más componentes y, a continuación, repita los pasos 3 y 4 en la sección anterior denominada Buscar y descargar componentes de Factory. Si es necesario, descargue estos componentes y guárdelos en la carpeta Favoritos para utilizarlos más tarde:
