Hay varios factores que producen ajustes en la longitud original de conductores, cables, cables planos y segmentos de un ensamblaje de arnés. Estos valores son opcionales y se definen como propiedades y opciones de configuración del arnés.
Definición de un bucle de servicio
- En el navegador, pulse dos veces el ensamblaje de arnés.
- En el navegador, pulse la el segmento de arnés con el botón derecho del ratón y, en el menú contextual, seleccione Propiedades de arnés.
- En el cuadro de diálogo, pulse la ficha Personalizadas para añadir la propiedad de bucle de servicio.
- Pulse Aplicar para continuar modificando o añadiendo propiedades, o Aceptar para terminar.
Definición de relajado global
- Pulse dos veces en el ensamblaje de arnés que contiene las longitudes de conductor, de cable de conductor y de cable plano que desea ajustar.
- Pulse el botón derecho del ratón y seleccione Configuración de arnés.
- En el cuadro de diálogo Configuración de arnés, pulse la ficha Conductores/Cables o Cables planos y, a continuación, establezca el porcentaje de relajado global.
- Pulse Aplicar para seguir realizando cambios en el cuadro de diálogo o Aceptar para cerrarlo.
Definición de redondeo
Los valores de longitud ajustada de conductores y cables dependen de los valores de redondeo y del ajuste Aplicar redondeo por exceso a los segmentos individuales y a las longitudes de conductor expuestas. El valor de longitud ajustada del cable plano depende de los valores de redondeo.
- Pulse dos veces en el ensamblaje de arnés que contiene las longitudes de conductor, de cable de conductor y de cable plano que desea ajustar.
- Pulse el botón derecho del ratón y seleccione Configuración de arnés.
- En el cuadro de diálogo Configuración de arnés, pulse la ficha General y, a continuación, pulse la flecha para seleccionar el valor de redondeo de la lista.
- Si el redondeo es cualquier valor distinto de Ninguno, pulse Aplicar redondeo por exceso a los segmentos individuales y a las longitudes de conductor expuestas.
- Pulse Aplicar para seguir realizando cambios en el cuadro de diálogo o Aceptar para cerrarlo.
Ejemplos que muestran el efecto de Redondeo y de Aplicar redondeo por exceso a los segmentos individuales y a las longitudes de conductor expuestas en la tabla de clavos

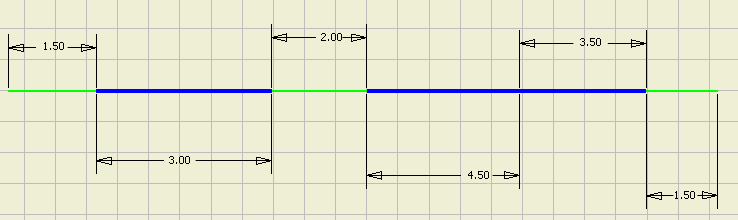

Ejemplo 1: valor de redondeo establecido y casilla Aplicar redondeo por exceso a los segmentos individuales y a las longitudes de conductor expuestas activada.
Cuando el valor de redondeo de longitud ajustada es distinto de Ninguno y la casilla de verificación Aplicar redondeo por exceso a los segmentos individuales y a las longitudes de conductor expuestas está activada, todas las longitudes de conductor y cable de la tabla de clavos suman la longitud ajustada del conductor o cable.
Longitud ajustada del conductor= 16,0

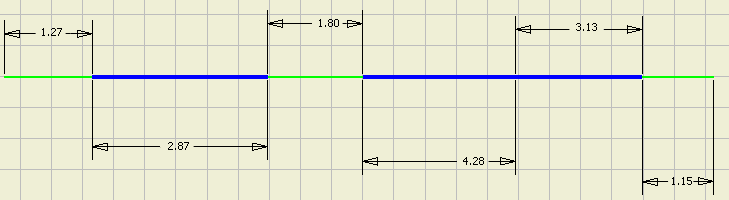

Ejemplo 2: valor de redondeo establecido y casilla Aplicar redondeo por exceso a los segmentos individuales y a las longitudes de conductor expuestas desactivada.
Cuando se establece un valor de redondeo, pero la casilla de selección Aplicar redondeo por exceso a los segmentos individuales y a las longitudes de conductor expuestas está desactivada, el valor de redondeo del valor de longitud ajustada del conductor equivale a la suma de los valores de las entidades separadas. Los valores individuales se redondearán, pero los valores de las entidades separadas no. El cálculo de la longitud ajustada del conductor cambia de modo que el redondeo de la longitud del conductor se realice sobre el valor de la suma de los cabos del conductor y el conductor o conductores y los segmentos expuestos.
Longitud ajustada del conductor= 14,5

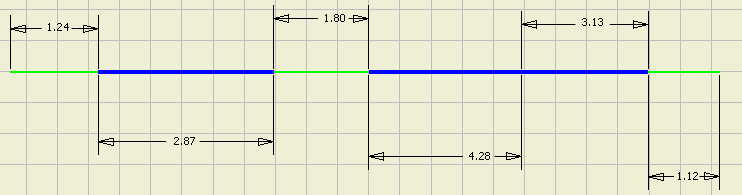

Ejemplo 3: valor de redondeo establecido en Ninguno y casilla Aplicar redondeo por exceso a los segmentos individuales y a las longitudes de conductor expuestas desactivada.
Cuando el redondeo se establece como Ninguno, la acotación de los segmentos y pedazos de conductor expuestos refleja la longitud real, salvo los cabos del conductor. Los cabos del conductor siguen teniendo la longitud insertada y relajado global, en su caso, distribuido equitativamente en ambos extremos.
Longitud ajustada del conductor= 14,44
Definición de una longitud insertada
La longitud insertada se utiliza para ajustar longitudes de conductor calculadas cuando se emplea con piezas, empalmes y pasadores.
- Establezca Longitud insertada como propiedad personalizada de una pieza, un empalme o un pasador. Establezca el valor a nivel de definición o de incidencia.Nota: En los empalmes se admiten tanto valores de longitud insertados positivos como los negativos.
- Pulse dos veces el ensamblaje de arnés, pulse con el botón derecho del ratón y seleccione Configuración de arnés.
- En el cuadro de diálogo Configuración de arnés, pulse la ficha Conductores/Cables.
- Active la casilla de verificación para seleccionar los objetos en los que se debe buscar la propiedad de longitud insertada.Nota: Si selecciona piezas, empalmes y pasadores, el valor de la longitud insertada de los pasadores anulará el valor de las piezas y los empalmes.
- Pulse Aplicar para seguir realizando cambios en el cuadro de diálogo o Aceptar para cerrarlo.
Ejemplos de longitud insertada
En los ejemplos están seleccionados piezas y pasadores para la configuración de arnés de longitud insertada para conductores y cables.

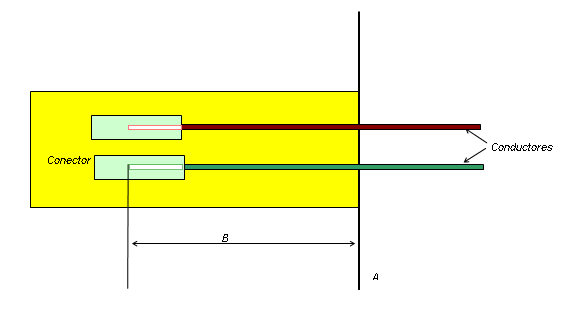

Ejemplo 1:
En este ejemplo, el conector tiene una propiedad Longitud insertada que se aplica a todas las incidencias de conductores conectadas con él.
A: el dibujo sobre el que se modelan todos los pasadores del conector.
B: la distancia entre el dibujo A y el punto donde termina el conductor insertado. Este es el valor de longitud insertada del componente eléctrico.
Longitud ajustada = Longitud del conductor original + B.

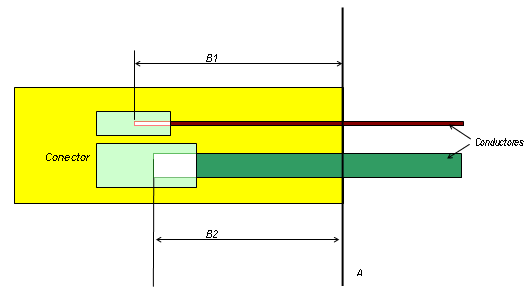

Ejemplo 2:
Este ejemplo muestra un conector complejo que acepta conductores grandes y pequeños. Dado que la cavidad de pasador del conductor grande está insertada en el conector con una cantidad diferente que la cavidad del conductor más pequeño, se inserta una propiedad de longitud insertada en el conector. El valor de la propiedad es igual a la longitud insertada más común para la mayoría de las cavidades de conector de alambre.
A: el dibujo sobre el que se modelan todos los pasadores del conector.
B: la distancia entre el dibujo A y el punto donde termina el conductor insertado. Para un conector con tamaños de cavidad diferentes, B podría ser distinto para cada conductor insertado, según la profundidad de la cavidad. En este ejemplo, B podría ser igual a B1 o B2.
B1: la distancia entre el dibujo A y el punto donde termina el conductor insertado para la cavidad de pasador B1.
B2: la distancia entre el dibujo A y el punto donde termina el conductor insertado para la cavidad de pasador B2.
Longitud ajustada del conductor pequeño = Longitud del conductor original + B1
Longitud ajustada del conductor grande = Longitud del conductor original + B2
