Mejoras en las plantillas de formato de dibujo/hoja
El flujo de trabajo Formato de hoja se ha simplificado para ofrecer un proceso más productivo en la creación de archivos de dibujo (.idw, .dwg). Los nuevos comandos permiten que se puedan repetir los flujos de trabajo de dibujo y que estos requieran menos esfuerzo.
Póngase en marcha enseguida: flujo de trabajo simplificado para hojas/formatos de hojas
Descripción general: creación automática de vistas y parámetros de vistas
Al seleccionar una plantilla de dibujo en un nuevo archivo de dibujo, se le pedirá un componente en cada hoja con una o varias vistas predefinidas. El componente se coloca de acuerdo con los parámetros definidos para cada vista. Por ejemplo, supongamos que ha creado 1 hoja en la plantilla con 2 vistas base, 1 vista proyectada y 1 vista auxiliar con parámetros de vista personalizados. Una vez creado el dibujo nuevo, se le solicitará que inserte un componente para la hoja. El componente de este ejemplo se colocará con 2 vistas base, 1 vista proyectada y 1 vista auxiliar de acuerdo con los parámetros de vista personalizados definidos en cada vista de la hoja.
Además de las vistas y los parámetros de vista, los parámetros de Chapa y Lista de piezas y sus parámetros de formato también se conservan al crear un nuevo dibujo con una hoja con vistas predefinidas.
Para obtener más información, consulte Procedimiento para trabajar con hojas y formatos de hoja.
Mejoras en la plantilla de dibujo y el flujo de trabajo de hoja y formato de hoja
Cuando se crea una hoja de dibujo a partir de un formato de hoja existente, la nueva hoja hereda los siguientes parámetros en función del formato de hoja original:
Los parámetros de cada vista colocada. Por ejemplo, si una vista se coloca con sombreado y otra sin sombreado, cada vez que se utilice el formato de hoja con hojas personalizadas, las vistas se colocarán con los mismos parámetros.
Parámetros de chapa
Nota: Si hay un desarrollo definido, los formatos de hoja y las plantillas se actualizan para conservar la vista de desarrollo de Chapa a medida que hacen una vista base. Cuando se selecciona una plantilla de Formato de hoja con una vista de desarrollo guardada, se rellena según la pieza de chapa que es el origen del dibujo.La Lista de piezas y sus parámetros de formato.
Tablas generales/genéricas.
Notas y texto.
Mejoras del cuadro de diálogo Seleccionar componente para vista en plano
- El nombre de la Hoja que el componente seleccionado utilizará ahora se muestra en el título.
- El tamaño del cuadro de diálogo ahora se puede cambiar
Mejoras del cuadro de diálogo Crear formato de hoja
- Cuando se selecciona, la nueva opción Ajustar las vistas a los planos escala automáticamente las vistas de acuerdo con el tamaño de los componentes y el plano. Cuando está sin seleccionar (por defecto), las vistas creadas con este formato de hoja personalizado utilizarán la escala que se encuentre en las vistas cuando se guardó este formato de hoja personalizado.
- El tamaño del cuadro de diálogo ahora se puede cambiar
Para obtener más información, consulte Procedimiento para trabajar con hojas y formatos de hoja.
Mejoras en la creación de nuevos dibujos
Acceso directo a las plantillas de formato de hoja al crear un archivo de dibujo.

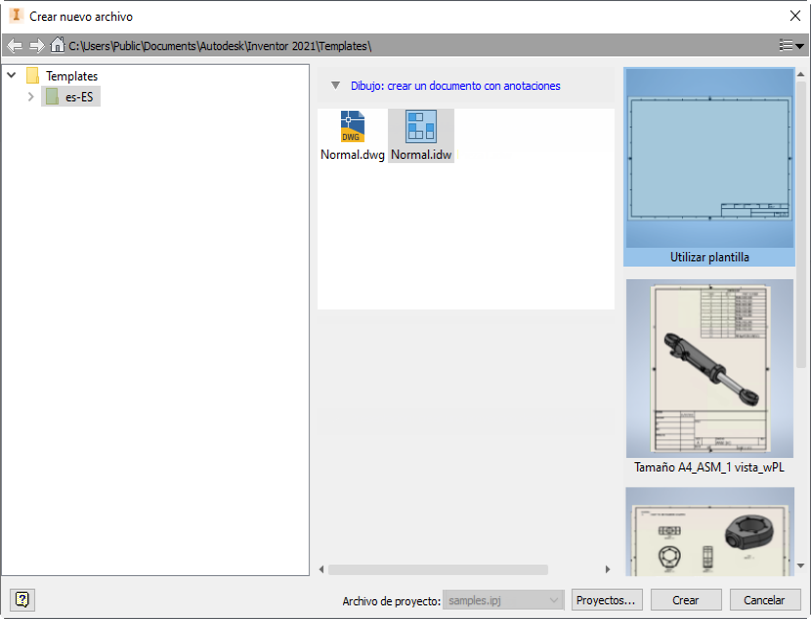

- En el cuadro de diálogo Crear nuevo archivo: las plantillas de dibujo ahora están disponibles en la columna de la derecha. Las miniaturas muestran los Formatos de hoja guardados en el archivo de plantilla de dibujo.

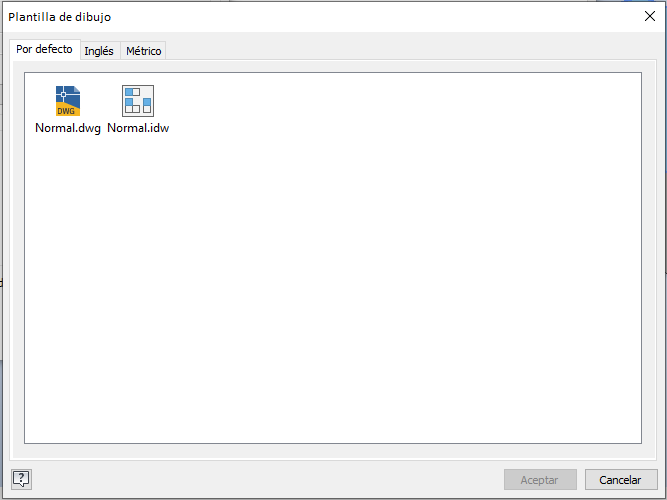

En un archivo de pieza o de ensamblaje: la opción del menú contextual, Crear vista de dibujo, ahora inicia un cuadro de diálogo simplificado que se llama Crear nuevo archivo. Las miniaturas muestran los Formatos de hoja guardados en el archivo de plantilla de dibujo.
2021 Antes de 2021

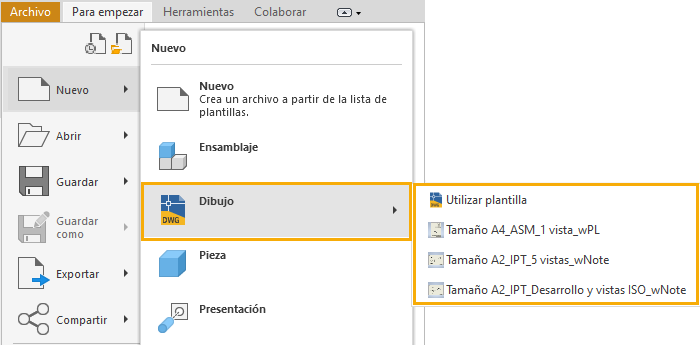

Desde el menú Archivo: el nuevo menú desplegable muestra las plantillas de dibujo y los Formatos de hoja guardados en un archivo de plantilla de dibujo.
Para obtener más información, consulte Ejemplos de creación de un nuevo archivo de dibujo.
