Aislamiento de resultados de conflictos en la vista de escena
En la ventana Clash Detective, haga clic en la ficha Resultados > botón para mostrar/ocultar parámetros de visualización.
Para ocultar todos los elementos que impiden ver los elementos en conflicto en la vista de escena, active la casilla de verificación Mostrar automáticamente. Cuando hace clic en un resultado de conflicto, puede ver el conflicto con tan solo ampliar la vista, sin necesidad de moverse de ubicación en la escena.

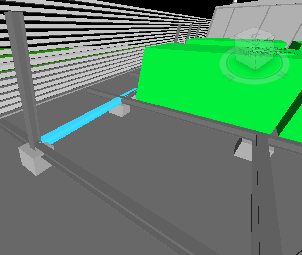

Visualización de elementos en conflicto con la casilla de verificación Mostrar autom. activada

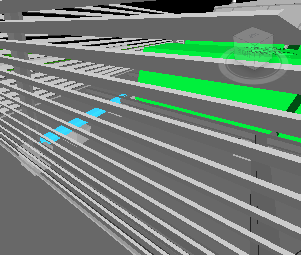

Visualización de elementos en conflicto con la casilla de verificación Mostrar autom. desactivada
Para ocultar todos los elementos que no estén relacionados con el conflicto, seleccione Ocultar otros de la lista desplegable Aislamiento. De esta manera, se podrá concentrar en los elementos en conflicto de la vista de escena.

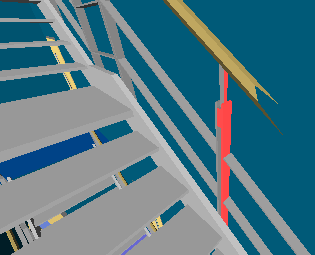

Visualización de elementos en conflicto con la opción Ocultar otros no seleccionada
Visualización de elementos en conflicto con la opción Ocultar otros seleccionada
Para atenuar todos los elementos que no están relacionados con el conflicto, seleccione la opción Atenuar otros de la lista desplegable Aislamiento. Al hacer clic en un resultado de conflicto, Navisworks asigna el color gris a todos los elementos que no están relacionados con ese conflicto en particular.
Visualización de elementos en conflicto con la opción Atenuar otros deseleccionada
Visualización de elementos en conflicto con la opción Atenuar otros seleccionada

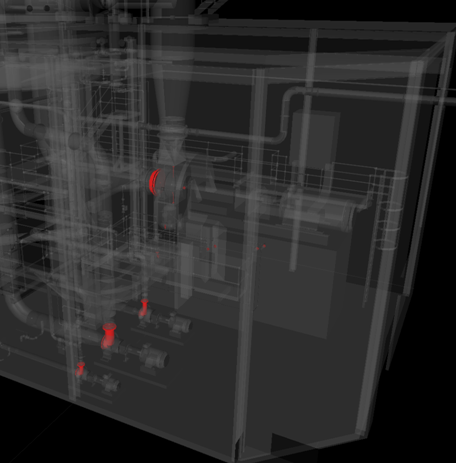

Para asignar una atenuación con transparencia a todos los objetos que no están relacionados con el conflicto, active la casilla de verificación Atenuación con transparencia. Esta opción solo puede utilizarse con la opción Atenuar otros, y se encarga de que todos los elementos que no están relacionados con el conflicto aparezcan transparentes (y atenuados) en la renderización. El nivel de transparencia de atenuación se puede definir en el editor de opciones. Por defecto, se utiliza una transparencia del 85 %.
Sugerencia: Intente utilizar esta opción al resaltar todos los conflictos en la vista de escena (activando la casilla de verificación Resaltar todo). Se pueden ver los conflictos a través de los objetos circundantes.
