Los colores de la trayectoria de la sonda, en la vista CAD, y los iconos de estado de la revisión, en la secuencia de inspección, indican el tipo de fallo detectado en una trayectoria de sonda; también puede acceder a información más detallada acerca de los fallos de la revisión de trayectorias de sonda con la pestaña de Info.
Para ver los fallos de verificación en la pestaña de Info:
- En la secuencia de inspección, seleccionar el elemento que se desea verificar.
- Haga clic en la pestaña de Info y vea los Fallos de las trayectorias de sonda. El área muestra:
- el estado de verificación del elemento, por ejemplo Sin verificar, Desconocido, Fallos encontrados o Ningún fallo encontrado.
- el tipo de fallo, por ejemplo Mal Contacto, Movimiento fuera del límite o Colisión.
- las posiciones inicial y final de los movimientos.

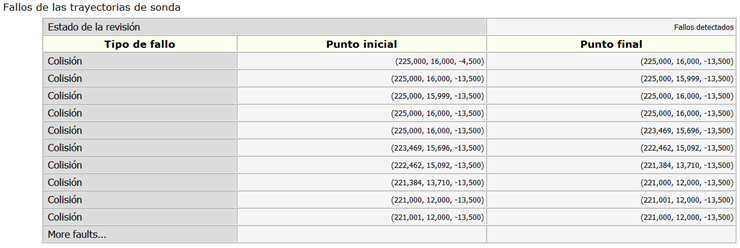

Por ejemplo:
Se pueden notificar hasta diez fallos por elemento. Cuando se registran más de 10 fallos, la pestaña indica Más resultados, pero no proporciona más detalles.
