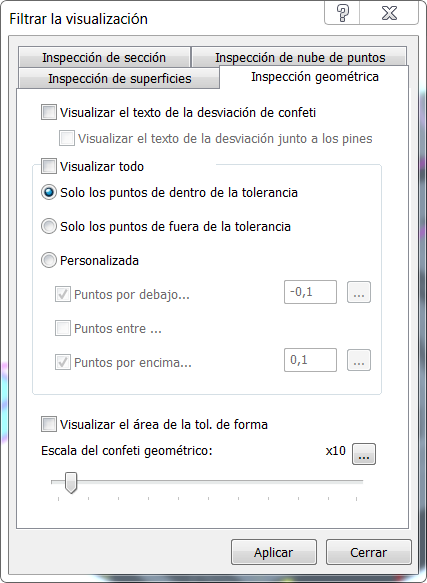

Para filtrar la visualización en la Vista CAD de los puntos medidos en las figuras geométricas, haga clic en la pestaña de Vista > panel de Opciones de la vista > Filtrar la visualización y seleccione la pestaña de Inspección geométrica.
La pestaña contiene los siguientes atributos:
- Visualizar el texto de la desviación de confeti — Active esta casilla para visualizar la desviación calculada de cada punto sondeado junto a su disco o línea de desviación.
Por ejemplo:
- Visualizar el texto de la desviación junto a los pines — Si se representa la desviación de los puntos sondeados con líneas o vectores, active esta casilla para visualizar la desviación calculada junto a la línea o vector.
Por ejemplo:
- Visualizar todo — Active esta casilla para visualizar todos los puntos sondeados de cada figura geométrica, independientemente de la tolerancia de forma de la figura. Desactive la casilla para seleccionar los puntos que se visualizan. Seleccione la opción de:
- Solo Puntos Dentro de Tolerancia para mostrar solo aquellos puntos que estén dentro de la tolerancia de forma.
- Solo Puntos Fuera de Tolerancia para mostrar solo aquellos puntos que estén fuera de la tolerancia de forma.
- Personalizada para definir los límites superior e inferior de los puntos que se van a visualizar. Seleccione la casilla de Puntos por debajo para visualizar los puntos por debajo del límite de tolerancia inferior especificado; seleccione la casilla de Puntos por encima para visualizar los puntos por encima del límite de tolerancia superior especificado; seleccione la casilla de Punto entre para visualizar los puntos entre los límites de tolerancia superior e inferior especificados.
Para establecer un límite de visualización en función de las tolerancias de forma de un grupo de inspección, seleccione el grupo en la secuencia de inspección y haga clic en el botón de
. La tolerancia se reduce a la mitad y se muestra en el recuadro adyacente. - Visualizar el área de la tolerancia de forma — Seleccione esta casilla para visualizar los límites de la tolerancia de forma de cada figura en la vista CAD.
Por ejemplo:
- Escala del confeti geométrico — Desplace la barra deslizante para cambiar el grado de ampliación en la se visualizan los indicadores de puntos y la zona de tolerancia. Para cambiar el límite de ampliación, haga clic en el botón de e introduzca un valor máximo nuevo.
Haga clic en el botón de Aplicar para guardar los cambios y verlos en la vista CAD.
