Asigne el sistema de coordenadas del dispositivo de medición al sistema de coordenadas del modelo CAD.

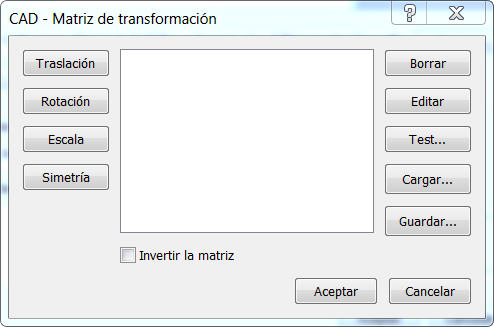

El cuadro de diálogo de Matriz de transformación es un cuadro de diálogo común. Las opciones cambian en función de cómo se utiliza la transformación.
Por ejemplo, en el cuadro de diálogo de CAD: Matriz de transformación aparecen los botones de Simetría y Escala. En el cuadro de diálogo de Alineación inicial: Matriz de transformación aparece un botón de 3-2-1.
El cuadro de diálogo cuenta con las siguientes opciones:
- Rotación: rota el elemento alrededor del eje seleccionado.
- Traslación: traslada el modelo la distancia configurada a lo largo de los ejes X, Y y Z.
- Escala: aumenta o reduce el tamaño del modelo en la Vista CAD.
- Simetría: invierte el modelo CAD en un plano especificado.
- Lista de transformación: secuencia la composición de rotación, traslación, escala y simetría. Puede seleccionar y arrastrar elementos para cambiar el orden.
- Borrar: elimina la transformación seleccionada.
- Editar: edita la transformación seleccionada.
- Test: compara las coordenadas de una posición determinada antes y después de que se aplique la transformación.
- Guardar: guarda la transformación como un archivo de matriz de transformación (.mat).
-
Cargar: carga desde un fichero CAD un plano de trabajo o una matriz de transformación previamente guardada.
- Cargue un archivo .mat o un archivo de modelo que contenga las transformaciones que desea utilizar. Se eliminan las transformaciones existentes.
- Si el archivo de modelo contiene planos de trabajo, puede seleccionar el plano de trabajo con el que desea trabajar.
- 3-2-1: crea una alineación inicial entre la Referencia de máquina y el SCP (Referencia CAD).
Nota: El botón de 3-2-1 no está disponible en OMV.
- Invertir la matriz: invierte la matriz de transformación.
Por ejemplo, si se invierte una matriz que tiene una escala de 2 y una rotación de 30 grados en X, se genera una rotación de -30 grados en X y una escala de 0,5.
Cuadro de diálogo de Rotación
Rote el modelo en un eje especificado.
- Las opciones de rotación del Eje son:
- Alrededor de X (plano YZ): 0 grados en el eje Y; 90 grados en el eje Z.
- Alrededor de Y (plano ZX): 0 grados en el eje Z; 90 grados en el eje X.
- Alrededor de Z (plano XY): 0 grados en el eje X; 90 grados en el eje Y.
- Ángulo (en grados): especifica el ángulo al que desea rotar el modelo en el eje.
Cuadro de diálogo de Traslación
Mueva el modelo a lo largo de los ejes principales.
- Las casillas de X, Y y Z especifican la distancia a la que desea mover el modelo en cada eje.
El botón de
invierte los valores del eje.
Diálogo Reflejar
Cree una simetría del modelo.
- Plano: plano en el que desea reflejar el modelo CAD.
- Coordenadas: posición en el eje seleccionado en el que desea reflejar el modelo.
Cuadro de diálogo de Escala
Aumenta o reduce el tamaño del modelo.
- X, Y y Z: ubicación del centro de expansión relativa a la referencia SCP.
- Factor: factor para modificar la escala del modelo.
Por ejemplo, para duplicar el tamaño del modelo, escriba 2.
- El botón de
cambia el Factor especificado a su valor recíproco.
Por ejemplo, un Factor de 4 cambia a 0,25.
