Para configurar la dirección de montaje de la sonda

Configure el vector de montaje del cabezal de la sonda.

Cuando selecciona la opción de Calibración simple, PowerInspect utiliza el nominal del cabezal de la sonda para calcular la posición de la punta de la sonda.

Nota: La calibración simple solo está disponible cuando se crean inspecciones para máquinas CNC o MMC manuales.

1. En la página de Calibración del cuadro de diálogo Opciones, seleccione Simple.
2. Conectarse al dispositivo de medición.
3. En la sección de Cabezal de la sonda de la pestaña de Máquina, seleccione el cabezal de la sonda que va a utilizar y haga clic en el botón de Calibrar.

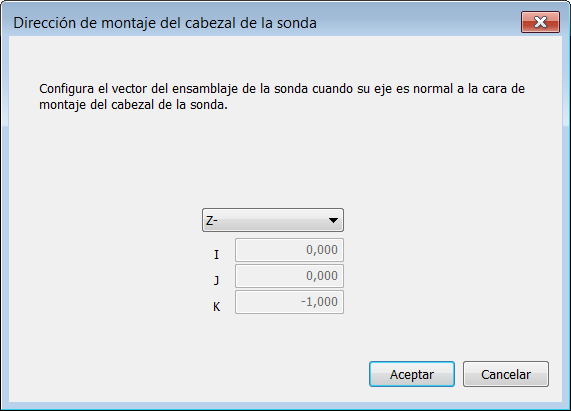

4. En el cuadro de diálogo de Dirección de montaje del cabezal de la sonda, seleccione una entrada de la lista desplegable para configurar el eje de máquina al que es paralelo el cabezal.

   También puede configurar la orientación del montaje haciendo clic en el botón de Personalizar e introduzca el vector en los campos I, J y K.

Nota: Para utilizar el nominal del cabezal de la sonda para calibrar el ensamblaje de sondas, haga clic en el botón de de la barra de herramientas de la Vista de la sonda.
