Los puntos únicos sobre la marcha se diferencian de los puntos únicos en que con los primeros no hace falta introducir un valor nominal para guiar la sonda. Puede medir puntos únicos como elementos geométricos en cualquier lugar de la pieza.
Para sondear puntos únicos sobre la marcha:
- Abra un grupo geométrico en el árbol de secuencia

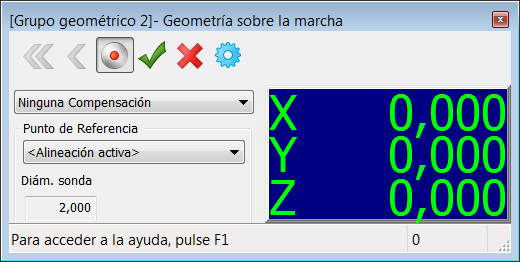

- Haga clic en la pestaña de Geometría > panel de Puntos > Sondeado > Punto único sobre la marcha. Se abre el cuadro de diálogo de Geometría sobre la marcha y la vista CAD ocupa la pantalla completa para que pueda capturar puntos de cualquier parte de la pieza.
- Seleccione una opción de la lista para configurar la compensación que se va a utilizar. Seleccione la opción de:
- Sin compensación para devolver el centro del palpador como posición de la sonda.
- Utilice la Compensación automática para compensar el radio de la sonda a lo largo de la dirección de sondeado.
- Utilice la Compensación en para compensar el radio de la sonda a lo largo de un eje. Seleccionar el eje de la lista mostrada cuando se selecciona esta opción.
El campo de Diám. sonda refleja el diámetro de la sonda.
- Seleccionar el Punto de Referencia según el que se desea informar de las coordenadas.
Esta referencia también se utiliza para compensar el radio de la sonda a lo largo del eje dado.
- Sondee el punto. PowerInspect indica las coordenadas del punto en la parte derecha de la ventana.
- Utilice el cuadro de diálogo de Geometría sobre la marcha para configurar el tratamiento del punto. Para ello, haga clic en:
para eliminar todos los puntos sondeados.
para eliminar el último punto sondeado.
para guardar todos los puntos sondeados en el grupo. Si la opción no está seleccionada, los puntos no se guardan. Esto permite sondear puntos únicamente como referencia.
para guardar los puntos sondeados y cerrar el cuadro de diálogo de Geometría sobre la marcha. Puede ver los detalles del punto en la pestaña de Info.
para cerrar el cuadro de diálogo sin guardar ningún punto sondeado.
para mostrar la pestaña Punto de inspección enel cuadro de diálogo de Parámetros de medición.
