Para exportar los puntos dinámicos seleccionados a un fichero ASCII, haga clic en la pestaña de Puntos dinámicos > panel de Editar > Exportar. Después se pueden importar los puntos en otros documentos de PowerInspect u otras aplicaciones.
Nota: Si no se ha seleccionado ningún punto al hacer clic en el botón, se exportan todos los puntos dinámicos del documento.
Los puntos se exportan en el siguiente formato:
- Nombre de punto: los nombres entre comillas dobles deben ser introducidos por el usuario; los nombres entre comillas simples son nombres generados automáticamente que contienen espacios.
- Las coordenadas XYZ de la ubicación del punto.
- Las coordenadas IJK de la normal de la superficie en la ubicación del punto.
- El offset del punto desde la superficie.
- Tolerancia inferior.
- Tolerancia superior.
- Tipo de punto: SP indica un punto de superficie; EP indica un punto del borde.

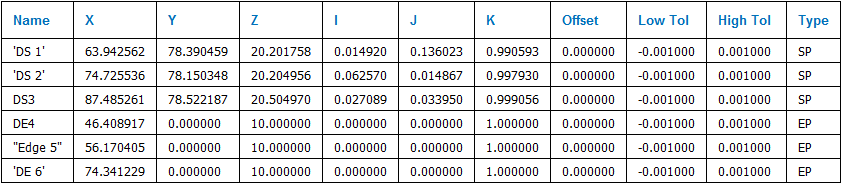

Por ejemplo:
