Los puntos de borde guiados permiten inspeccionar el límite de una superficie. Para medir un punto de borde se tiene que sondear manualmente un punto en la superficie cerca del borde que se desea inspeccionar, seguido de un punto sobre el borde.
Nota: Los grupos de borde guiados solo están disponibles cuando se crean inspecciones para máquinas CNC y manuales.
Para sondear puntos de borde guiados:
- Crear un Grupo de borde guiados y ejecutarlo. Se muestra el cuadro de diálogo Puntos Guiados, y aparece un triángulo amarillo en la superficie.

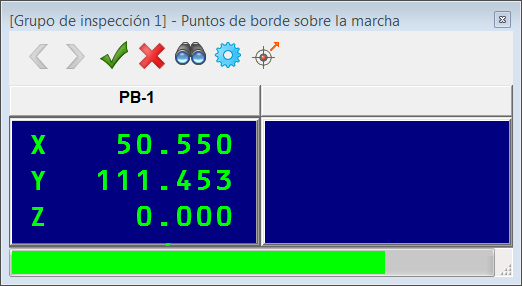

- Sondee un punto de la superficie cercano al triángulo. La posición del punto se refleja en la parte izquierda del cuadro de diálogo y la barra de la parte inferior del cuadro de diálogo indica la proximidad del punto sondeado al punto guiado.
No puede capturar el punto hasta que la sonda está dentro del Criterio de proximidad configurado en el cuadro de diálogo de Parámetros de medición.

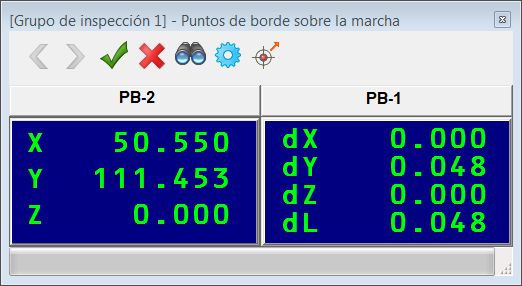

- Sondee un punto del borde en el triángulo amarillo. El triángulo se colorea de verde y la parte derecha del cuadro de diálogo refleja la desviación del punto de borde. Además, la posición del siguiente punto guiado aparece en la parte izquierda del cuadro de diálogo y se indica su posición en la pieza con un triángulo amarillo.
- Haga clic en el botón de
para guardar las mediciones del punto de borde y sondear el siguiente punto de borde. - Repita los pasos 2 a 4 para medir más puntos de borde. Cuando haya terminado, haga clic en el botón de
para guardar los puntos y cerrar el cuadro de diálogo.
Para ver los detalles de una medición, seleccione un punto del grupo de inspección y haga clic en la pestaña de Info.
