Cuando se usa un plano como el primer elemento en una alineación SPR, su orientación bloquea los dos ejes de rotación. También es posible usar la normal del plano para bloquear un eje de traslación.
Para crear una alineación de SPR utilizando un plano:
- Haga clic en la pestaña de Inicio > panel de Crear > Alineación > Alineación SPR para visualizar el cuadro de diálogo de Definición de la alineación SPR.
- Introduzca el Nombre de la alineación.
- Seleccione el plano en la lista desplegable de la izquierda o haga clic en el botón de

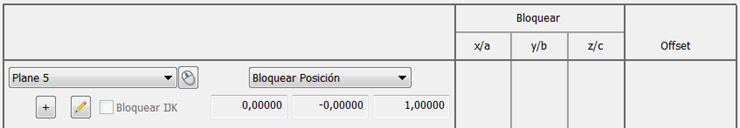

y seleccione la figura en la vista CAD. Por ejemplo:
Bloque los dos ejes de rotación determinados por la orientación del plano.
- Seleccione una opción de la lista desplegable de la derecha. Seleccione la opción de:
- Bloquear Posición para fijar la orientación del plano y bloquear el plano en su posición a lo largo de su normal.
- Bloquear la dirección para fijar la orientación del plano. Bloque dos ejes de rotación, pero mantiene la libertad de movimiento de la posición a lo largo del eje normal al plano.
- Añadir los elementos de restricción a la alineación.
- Cuando se hayan seleccionado todos los elementos de la alineación, haga clic en el botón de Aceptar para guardar los cambios y cerrar el cuadro de diálogo.
