Cuando se seleccionan elipses, cilindros, conos o arcos parciales en el modelo CAD con el Detector de elementos alámbricos, PowerInspect refleja en el cuadro de diálogo de inspección de la figura los valores nominales del Ángulo inicial
y del Ángulo final
.
Por ejemplo, si se selecciona el siguiente arco de un modelo CAD:

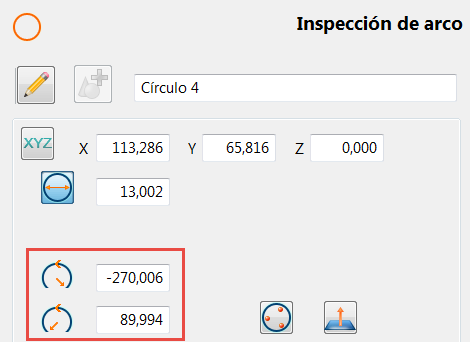

PowerInspect recoge los valores nominales de los ángulos inicial y final en el cuadro de diálogo de Inspección de arco:
Cuando hace clic en el botón de Aceptar
, PowerInspect crea un elemento de secuencia con una trayectoria de sonda que depende del método de sondeo seleccionado. Por ejemplo:
Se puede utilizar el sistema de coordenadas local de PowerInspect para ajustar los ángulos inicial y final de figuras de 3D. En el sistema de coordenadas local se utilizan líneas de puntos rojas, verdes y azules para representar los ejes X, Y y Z de la figura. Por ejemplo:

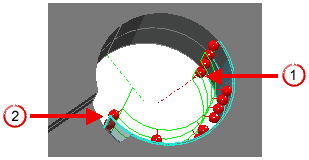

La posición cero es el eje X positivo del elemento. Con el sistema de coordenadas local como apoyo visual, puede modificar los ángulos inicial y final de la trayectoria de la sonda. En el siguiente ejemplo, el modelo sombreado indica que la trayectoria de la sonda de un cilindro incluye puntos de contacto que no tocan la pieza:
La posición cero del sistema de coordenadas local de la figura
Los puntos de contacto no tocan la pieza
Para corregirlo, cambie el ángulo inicial de -180,00 grados a -145,000 grados y guarde el cambio. Se actualiza la vista CAD y puede verse que ahora todos los puntos de contacto sí tocan la pieza:
