Utilice la pestaña de Herramientas > panel de Transformar > Transformar nominales para transformar todos los nominales desde una orientación y posición a otra. Por ejemplo, puede utilizar esta opción para transformar mediciones respecto de un sistema de coordenadas común.
Para transformar los nominales de un documento:
- Haga clic en la pestaña de Herramientas > panel de Transformar > Transformar nominales. Se muestra el cuadro de diálogo Matriz de Transformación.
- En el cuadro de diálogo de Matriz de transformación, introduzca la transformación que va a utilizar y haga clic en el botón de Aceptar. Los datos nominales y medidos se transforman y la vista CAD se actualiza para visualizar el efecto de la transformación.

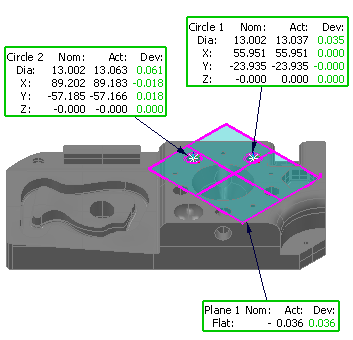

Por ejemplo, cuando se aplica una transformación de -45 grados alrededor del eje Z del siguiente modelo:

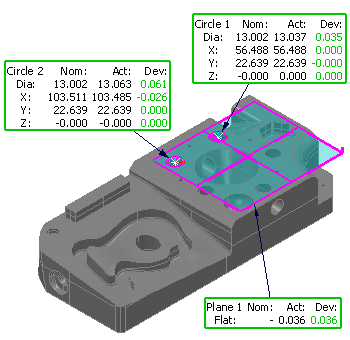

cambia a:
Para ver los efectos de la transformación en todos los resultados, seleccionar la pestaña de Informe.
