En el cuadro de diálogo de Parámetros del ajuste de figuras, puede utilizar el filtro de puntos periféricos para configurar el límite de una selección, por ejemplo, cuando desea eliminar puntos no deseados que pertenecen a figuras adyacentes.
PowerInspect determina los puntos del límite de una selección contando el número de puntos dentro de un radio especificado de cada punto.
Se pueden configurar las siguientes opciones:
- Método — Especifica cómo se aplica el filtro de puntos distantes:
- Activado aplica el filtro usando el valor del radio introducido en el campo de Radio.
- Desactivado no aplica el filtro cuando se seleccionan los puntos.
- Automático aplica el filtro y determina automáticamente el Radio y la Fracción que debe usarse.
- Radio — Introducir un valor para usar un radio específico.
- Fracción — Especifica el porcentaje de puntos a ser filtrados.

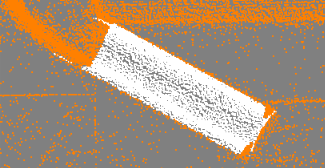

El siguiente ejemplo muestra una selección de puntos para un cilindro cuando no se aplica ningún filtro de puntos distantes:

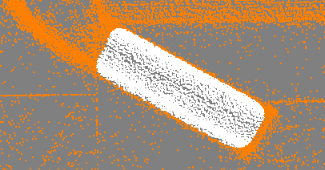

Cuando se aplica un filtro (el Radio fijado en 5 y la Fracción en 10%), se eliminan los puntos no deseados:
