Para sondear la alineación inicial

Medir seis puntos en tres superficies: tres puntos para definir un plano, dos puntos para definir un eje y un punto para definir una posición.

Por ejemplo:

Esta regla 3-2-1 fija la pieza en el espacio 3D y permite que PowerInspect calcule una transformación que convierta las coordenadas SCP a coordenadas de la máquina.

Nota: El método de alineación 3-2-1 solo está disponible cuando se crean inspecciones para máquinas CNC y manuales.

Para crear una alineación inicial:

  1. Conecte PowerInspect al dispositivo de medición.
  2. Haga doble clic en la entrada de SCP (Referencia CAD) en la secuencia de inspección.

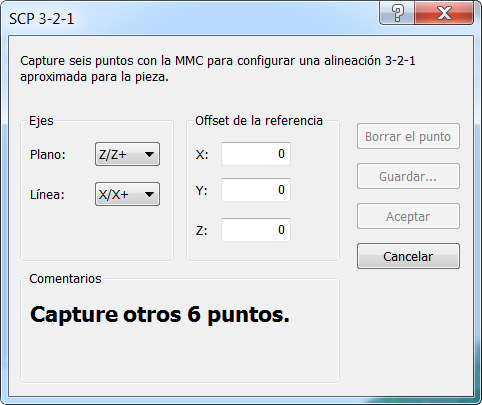

  3. En el cuadro de diálogo de Matriz de transformación, haga clic en el botón de 3-2-1.

  4. En la lista de Plano, seleccione el eje que va a definir con el plano sondeado.
  5. En la lista de Línea, seleccione el eje que va a definir con la línea sondeada.
  6. Para offsetear el punto de referencia, introduzca los valores X, Y y Z del desfase en la sección de Desfase de la referencia.
  7. Capture seis puntos de la pieza siguiendo la norma de 3-2-1:
    • Los puntos 1, 2 y 3 determinan un plano. Con esto se bloquea dos ejes de rotación y uno de traslación.
    • Los puntos 4 y 5 determinan una línea. Con esto se bloquean un eje de rotación y otro de traslación y el orden de los puntos determina la dirección de la línea.
    • El punto 6 determina una segunda línea, ortogonal al eje del plano y a la línea creada con los puntos 4 y 5. Con esto se bloquea el eje de traslación restante, y el punto de intersección entre las dos líneas ofrece la posición del origen.

    Para borrar el último punto que se haya seleccionado, haga clic en Borrar el punto.

    A medida que se van seleccionando los puntos, la sección de Comentarios indica cuántos puntos faltan. Cuando se captan los seis puntos, el área muestra: Seis puntos recibidos. Se ha actualizado la matriz para indicar que se ha creado la alineación inicial.

  8. Para guardar los detalles de esta alineación en un fichero de matriz (.mat), haga clic en Guardar e introduzca el nombre del fichero.
  9. Haga clic en el botón de Aceptar para cerrar el cuadro de diálogo y guardar los cambios.

Para acceder a la información, haga clic con el botón derecho en la entrada de SCP (Referencia de CAD) de la secuencia de inspección y seleccione la opción de Editar la alineación inicial del menú contextual.
