PowerInspect utiliza colores para indicar el estado de medición de los puntos mostrados en la vista CAD.

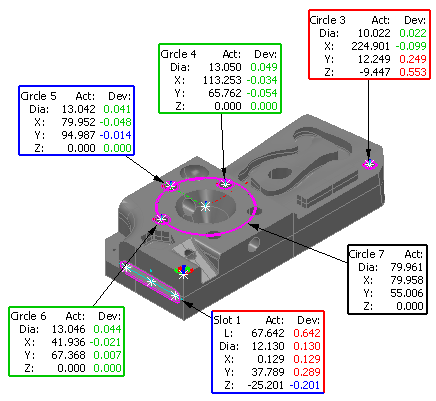

Elementos geométricos
Los colores del texto dentro de las etiquetas indican el estado de la medición de cada elemento. Por defecto:
- Verde indica que la medición está dentro del grado de tolerancia.
- El rojo indica que la medición está por encima de la banda de tolerancia.
- El azul indica que la medición está por debajo de la banda de tolerancia.
- Dorado indica que el elemento está sin medir.
- Negro indica que el elemento no se ha medido (por ejemplo, los elementos construidos), o las mediciones no han sido comparadas con los nominales del elemento.
Los colores también se usan para los bordes de las etiquetas de los elementos, y, cuando algunas de las mediciones de un elemento están por encima de la tolerancia y otras están por debajo de la misma, el borde de las etiquetas se muestra de varios colores. Por ejemplo:
Nota: PowerInspect solo muestra los indicadores de tolerancia cuando se selecciona Usar nominales en el cuadro de diálogo del elemento. Cuando esta casilla está activada, la configuración de Incluir en el informe del elemento determina qué indicador de tolerancia se visualiza. Si cualquier medición fuera de tolerancia se incluye en el informe, el elemento se muestra con un icono de fuera de tolerancia y un borde de etiqueta. Si no se incluyen las mediciones fuera de tolerancia, el elemento se muestra con los indicadores de dentro de tolerancia, incluso cuando algunas mediciones están fuera de tolerancia.

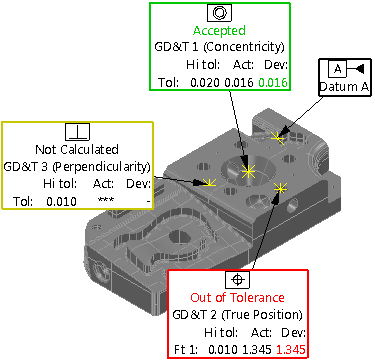

Elementos de GD&T
Los colores de los bordes de las etiquetas indican el estado de medición de cada elemento:
- El verde indica que la medición está dentro de la tolerancia.
- El rojo indica que la medición está fuera de la tolerancia.
- El dorado indica que no se ha calculado la medición.
- El negro indica que no se ha medido un elemento, por ejemplo, la referencia GD&T.

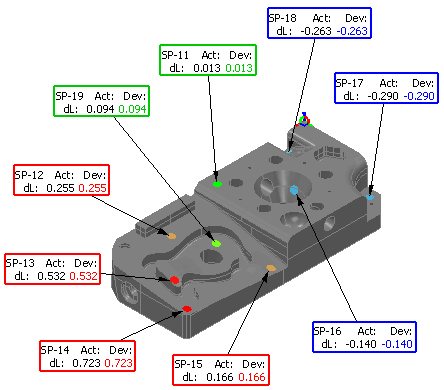

Puntos de inspección de superficies
El color de los puntos o los pines indica el estado de medición de los puntos:
- Los puntos verdes están dentro de la banda de tolerancia.
- Los puntos rojos están por encima de la banda de tolerancia.
- Los puntos azules están por debajo de la banda de tolerancia.
Consejo: Los colores de la tolerancia se pueden modificar con las páginas de Colores del cuadro de diálogo Opciones.
