Utilice los elementos de Referencia GD&T para identificar figuras que se van a utilizar como referencias en elementos GD&T y para asignarles nombres. El uso de elementos de Referencia GD&T tiene dos ventajas:
- Se puede seleccionar el símbolo de figura de la referencia para utilizar el mismo símbolo en la referencia GD&T y en el CAD.
- Puede configurar y cambiar los elementos de la referencia que se utilizan en varias mediciones GD&T cambiando la figura de referencia que se utiliza en el elemento de la Referencia GD&T.
Para crear una Referencia GD&T:
- Abra un grupo geométrico en la secuencia de inspección.
- Haga clic en la pestaña de Geometría > panel de GD&T > Referencia. Se abre el cuadro de diálogo de Referencia GD&T.
- Para excluir este elemento del informe, desactive la casilla de Incluir en el informe.
- En el campo de Símbolo de figura de la referencia, introduzca el nombre que se va a utilizar en la referencia cuando se visualice en un marco de control. Se pueden configurar una o más letras y no se pueden utilizar la I, la O y la Q.
- Por defecto, el nombre que se utiliza en la secuencia de inspección y en otros elementos para referirse al elemento de Referencia DGT depende del Símbolo de figura de la referencia. Para asignar otro nombre a este elemento, haga clic en el botón de
y modifique el campo de Nombre.
- En la lista de Figura de referencia, seleccione el elemento que se va a utilizar como referencia.
Asegurarse que la figura de referencia está dentro de la tolerancia angular de todos los elementos a los que hace referencia.

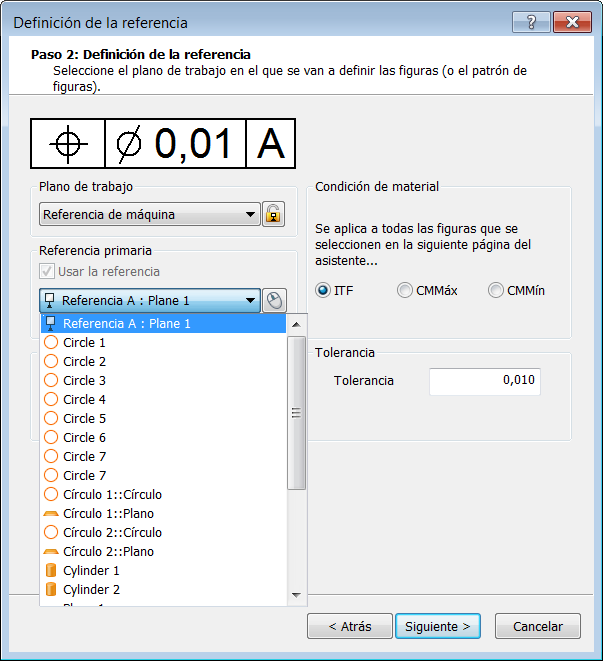

- Haga clic en el botón de Aceptar para crear el elemento de Referencia GD&T y cerrar el cuadro de diálogo. El elemento está disponible para su selección en las listas de Elemento base de los elementos de medición GD&T. Por ejemplo:
Puede identificar si se utiliza un elemento de Referencia GD&T en un elemento GD&T por el fondo del símbolo de referencia en el marco de control: en los elementos de Referencia GD&T, el símbolo de referencia se muestra con un fondo blanco; en los elementos de secuencia, el símbolo de referencia se muestra con un fondo estampado.
