Utilice la pestaña de Figuras para configurar la creación de trayectorias de sonda para los elementos en la secuencia de inspección:

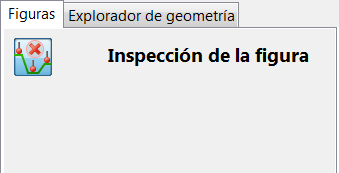

- Para añadir elementos a la secuencia de inspección sin una trayectoria de sonda, active el botón de Generar la trayectoria de sonda:
Cuando se crea o selecciona un elemento, no se crea ninguna trayectoria de sonda ni se abre el cuadro de diálogo Inspeccionar en la pestaña de Figuras.

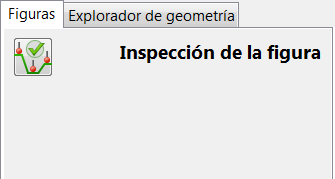

Nota: Los elementos sin una trayectoria de sonda no se pueden ejecutar en máquinas CNC y OMV. Se pueden medir manualmente. - Para crear una trayectoria de sonda cuando se añade un elemento a la secuencia de inspección, desactive el botón de Generar la trayectoria de sonda:
Cuando se crea un elemento, PowerInspect visualiza la trayectoria de la sonda del elemento en la Vista CAD y abre un cuadro de diálogo Inspeccionar en la pestaña de Figuras. El cuadro de diálogo permite modificar la información seleccionada del elemento, por ejemplo el método que se utiliza para crear la trayectoria de la sonda.
Nota: Cuando se mide manualmente un elemento con una trayectoria de sonda, la Vista CAD resalta el siguiente punto por sondear. Cuando se hayan sondeado todos los puntos especificados para el elemento, PowerInspect guarda automáticamente los puntos y pasa a la siguiente entrada en la secuencia de inspección.
Para acceder al botón de Generar la trayectoria de sonda cuando hay un cuadro de diálogo de Inspeccionar abierto en la pestaña de Figuras, haga clic en el botón de Cancelar para cerrar el cuadro de diálogo.
