En la vista CAD aparecen:
- Las primeras colisiones y movimientos fuera de los límites de una trayectoria de sonda.
- Todos los contactos que faltan o que no son válidos de una trayectoria de sonda.
Los fallos se muestran mediante una combinación de líneas y símbolos codificados por colores; el color de codificación es el mismo que el utilizado para los iconos de estado de trayectoria en la secuencia de inspección:
- Amarillo: movimiento fuera del límite
- Naranja: colisión
- Azul: falta contacto
- Morado: contacto ilegal
- Gris: sonda o trayectoria de sonda sin definir
Ejemplo:

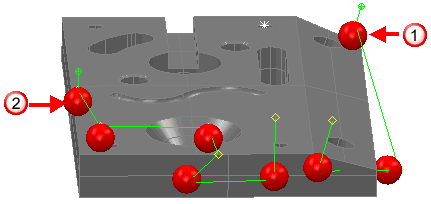

En el siguiente modelo CAD se ven puntos de contacto en dos grupos de inspección de superficies:
Donde:
muestra el inicio del primer grupo de inspección.
muestra el inicio del segundo grupo de inspección.

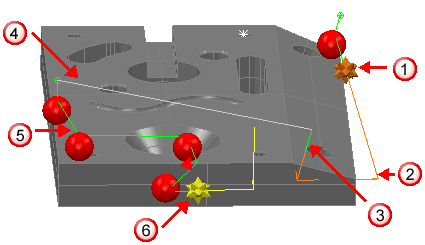

Cuando se visualiza en la vista CAD, figuran los siguientes símbolos y colores de verificación:
Un símbolo de fallo y una trayectoria de sonda naranja indican colisión.
La trayectoria de sonda sigue siendo naranja para indicar que hay otra colisión. El símbolo de colisión únicamente aparece en la primera colisión de una ruta, por lo que no hay ningún símbolo.
La ruta se colorea de verde para indicar que no se ha encontrado ningún fallo en esta sección.
La ruta se vuelve gris para indicar que la sección no está verificada.
La ruta del segundo grupo de inspección de superficie es verde para indicar que no se han encontrado fallos.
El símbolo amarillo indica que hay un movimiento fuera de los límites. La ruta también es de color amarillo.
