Utilice la página de Separaciones de las figuras Power para crear un conjunto personalizado de separaciones de figuras Power que se aplica en todos los catálogos de componentes. El conjunto de separaciones seleccionado se utiliza en el Asistente de Componente.
- Haga clic en la pestaña de Fichero > Opciones > Opciones de la aplicación > Fabricación > Toolmaker > Separaciones de las figuras Power.
La primera vez que se abre el cuadro de diálogo, la entrada de Predeterminados se selecciona automáticamente en la lista desplegable de Usar.
- Haga clic en el botón de

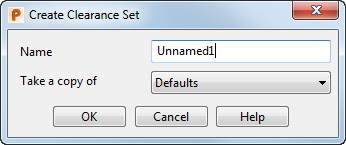

para abrir el cuadro de diálogo de Crear un conjunto de separaciones:
- Asigne un Nombre nuevo a un conjunto nuevo de separaciones; por ejemplo, My_Clearances.
- En la lista desplegable de Utilizar una copia de, seleccione el conjunto de separaciones que va a utilizar como plantilla del conjunto de separaciones nuevo. En un primer momento, la opción de Predeterminados es la única disponible.
- Haga clic en el botón de Aceptar para volver al cuadro de diálogo de Opciones. Ahora, My_Clearances se selecciona automáticamente.
- En la lista desplegable de Nombre de la figura Power, seleccione la figura Power que va a modificar. Las dimensiones que se visualizan dependen de la selección.
- Seleccione las Unidades deseadas en la lista desplegable e introduzca valores nuevos para modificar las dimensiones de la separación como corresponda.
- Haga clic en el botón de Aceptar. Se crea el conjunto de separaciones nuevo de My_Clearances. Es una versión personalizada del conjunto de separaciones de Predeterminados.
My_Clearancesse guarda en un fichero que recibe el nombre de ClearanceSet_My_Clearances.xml. Pase el ratón por encima de la selección de la lista desplegable para ver la ubicación del fichero.
El Asistente de Componente utiliza el conjunto de separaciones ClearanceSet_My_Clearances hasta que crea otro o hasta que selecciona uno distinto en la lista desplegable.
Para cambiar el nombre, eliminar o localizar un conjunto de separaciones:
- En la lista desplegable de Nombre de la figura Power, seleccione el conjunto de separaciones deseado.
- Active la opción de:
para abrir el cuadro de diálogo de Cambiar el nombre del conjunto de separaciones e introduzca el Nombre nuevo.
para eliminar el conjunto de separaciones de la lista desplegable.
para abrir el cuadro de diálogo de Seleccionar el conjunto de separaciones y navegue hasta el conjunto de separaciones.
