Crear una curva que detecta mallas

Utilice esta opción para crear una curva que detecta mallas:

1. Seleccione una malla.
2. Haga clic en la pestaña de Herramientas de malla > panel de Reparar > Detectado.

   Se despliega la barra de herramientas de Crear una curva que detecta mallas:



3. Utilice las siguientes opciones para especificar cómo se crea la curva:
   • Active la opción de A la tolerancia para insertar puntos adicionales automáticamente para que la curva esté en los triángulos dentro de la tolerancia. El ejemplo de abajo es con una tolerancia de 0,01.
   • Active la opción de Insertar puntos extra para crear un número fijo de puntos por tramo. Introduzca el número de puntos en el campo de Valor. Introduzca un Valor de cero para crear una curva con cero puntos divisorios. Los puntos descansan en los triángulos. Los tramos pueden estar fuera de la tolerancia.

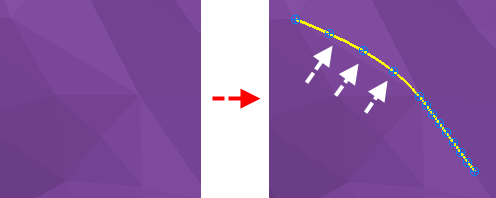

     En el ejemplo de abajo hay tres puntos por tramo. En este caso, el área resaltada indica que la curva no sigue los triángulos con tanta precisión como lo haría con la opción de A la tolerancia.



4. Haga clic en el botón de Insertar una discontinuidad para completar la curva actual en el punto anterior y comenzar una curva nueva en el mismo punto. La curva nueva no es tangente a la primera.
5. Haga clic en el botón de Guardar para completar la curva.
6. Cierre la barra de herramientas para ver la curva y los puntos.
