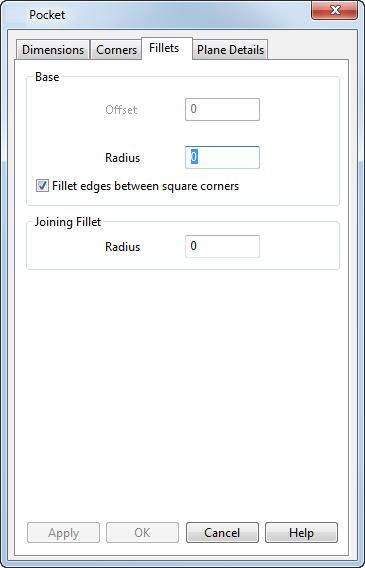

La pestaña de Empalmes permite definir el empalme a lo largo de la base de la cajera o en la parte superior de la protrusión.
Base/Superior — La opción recibe el nombre de Base cuando se crea una cajera y de Superior cuando se crea una protrusión.

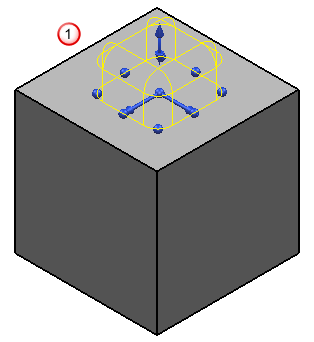

- Desfase — Esta opción únicamente está activa cuando se crean protrusiones. Se puede utilizar para crear un fillet offseteado alrededor de la parte superior de la protrusión. El fillet se offsetea a partir de la parte superior de la protrusión con el valor introducido en el campo de texto. En los siguientes modelos se ve el resultado de aplicar un Desfase de 0

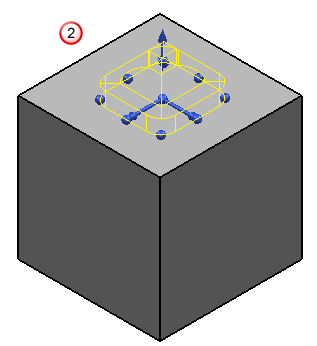

y un Desfase de 5
.
- Radio — Introduzca el radio del empalme que rodea la base de la cajera o la parte superior de la protrusión.

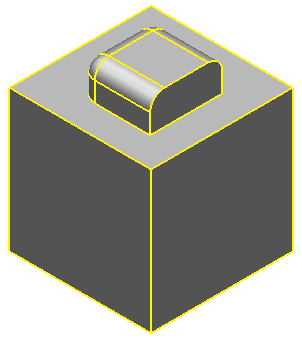

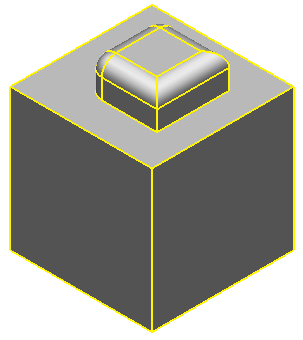

- Aplique empalmes a los bordes entre las esquinas cuadradas — Cuando esta opción está activada, se crean empalmes alrededor de toda la base de la cajera o de toda la parte superior de la protrusión.
Cuando está desactivada, a los bordes con esquinas cuadradas no se les aplican empalmes.
Empalme de unión

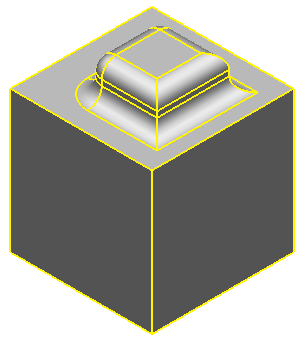

- Radio — Introduzca un radio de empalme para configurar el radio en el que la cajera/protrusión se une al sólido.
