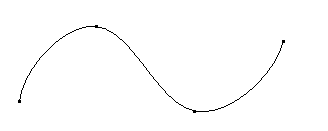

Las curvas de G2 son matemáticamente más suaves que las curvas de bézier.
Para crear una curva de G2:
- Haga clic en la pestaña de Alámbrico > panel de Crear > Curva > G2.
- Introduzca posiciones para los puntos de la curva.
Cuando introduce puntos clave, se visualiza una curva elástica que indica cómo se va formando la curva.
Si desea que los puntos inicial o final tengan una curvatura cero, configure las opciones de Curvatura continua de la página de Curvas del cuadro de diálogo de Opciones (que se abre haciendo clic en la pestaña de Fichero > Opciones > Opciones de la aplicación).
Una curvatura cero aplana la curva.
- Para completar la creación de la curva, opte por una de las siguientes estrategias:
- Haga clic en el último punto clave introducido; si el cursor inteligente está activado, se visualiza el símbolo de final
para indicar que hacer clic completa la curva.
- Haga clic en el primer punto para crear una curva cerrada.
- Haga clic en el botón de
de la barra de herramientas de Acceso rápido.
- Seleccione otra opción de la pestaña de Alámbrico > panel de Crear.
- Haga clic en el último punto clave introducido; si el cursor inteligente está activado, se visualiza el símbolo de final
Para editar una curva de G2:
- Haga clic en la curva de G2 para visualizar la pestaña de Administrar.
La opción de pestaña de Administrar > panel de Tipo de curva > G2 está activada automáticamente.
- Seleccione un punto de la curva de G2 que va a editar.
Esta acciónvisualiza controles gráficos de curva de bézier en la curva para la edición, pero la curva continúa siendo de tipo G2 si arrastra los controles.
También puede editar la curva de G2 de las siguientes maneras:
- Haga clic en la pestaña de Administrar > panel de Tipo de curva > Bézier.
Esta acción visualiza los controles gráficos de curva de bézier en la curva de G2. La curva de G2 pierde su capacidad de edición de G2 y únicamente se puede editar como curva bézier.
- Haga clic en la pestaña de Administrar > panel de Modificar > Arreglar > Edición de G2 para abrir el cuadro de diálogo de Alisado de curvas de G2.
