Para crear un empalme variable entre superficies y una curva:
- Haga clic en la pestaña de Superficie > panel de Fabricación > Empalme.
- Rellene el cuadro de diálogo de Superficie de empalme como se ha descrito anteriormente.

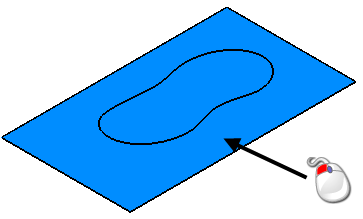

- Seleccione la superficie.
- En la sección de Selección del cuadro de diálogo, haga clic en la opción de Secundarias.

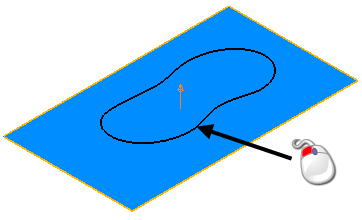

- Seleccione la curva.
- Haga clic en el botón de Aceptar.

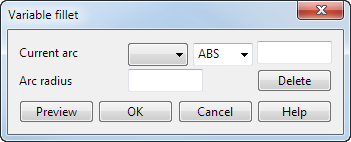

Se abre el cuadro de diálogo de Empalme variable, que permite especificar los detalles del empalme variable de la siguiente manera:

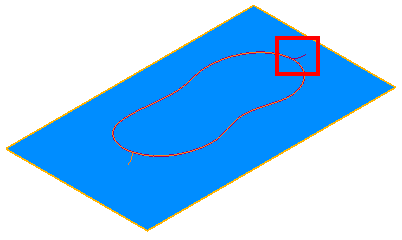

- Arco actual — Haga clic en la curva en el punto en el que desee crear un empalme variable. Se visualiza un pequeño arco en la curva, como se visualiza en el ejemplo de abajo. Se añade el número correspondiente del arco y se visualiza en la lista desplegable de Arco actual.
— Seleccione alguna de las siguientes opciones para especificar la distancia que se va a calcular para el empalme variable en el arco seleccionado:
ABS — Distancia absoluta
REL — Distancia relativa
PAR — Distancia paramétrica.
- Introduzca la distancia del arco seleccionado.
- Vista previa — Haga clic para acceder a una vista previa del empalme variable. Puede continuar cambiando los atributos del cuadro de diálogo hasta que esté satisfecho con la vista previa.
- Radio del arco — Introduzca un radio para el arco seleccionado.
- Eliminar — Elimine el arco seleccionado.

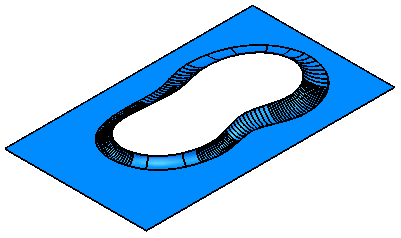

- Aceptar — Haga clic para crear el empalme variable:
- Arco actual — Haga clic en la curva en el punto en el que desee crear un empalme variable. Se visualiza un pequeño arco en la curva, como se visualiza en el ejemplo de abajo. Se añade el número correspondiente del arco y se visualiza en la lista desplegable de Arco actual.
