Los parámetros de un análisis sísmico de la estructura dependen de una norma sísmica utilizada durante los cálculos de una estructura influida por el impacto sísmico.

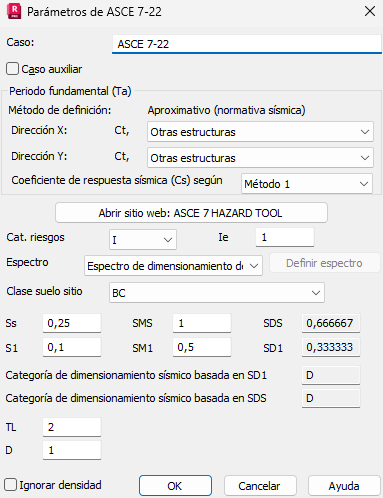

Para completar el análisis sísmico según las reglas especificadas en esta norma, defina los siguientes parámetros.
- Cat. de riesgos
(I, II, III, IV) según el uso o la ocupación de edificios y estructuras, clasificados de conformidad con la tabla 1.5-1.
- Ie: coeficiente de importancia sísmica basado en la categoría de riesgo, tal y como se especifica en la tabla 1.5-2.
- Espectro
Hay cuatro espectros disponibles entre los que elegir. Dos de ellos, Espectro de dimensionamiento de varios periodos y Espectro MCER de varios periodos, requieren la definición del espectro en la nueva ventana de diálogo, a la que se puede acceder haciendo clic en el botón "Definir espectro" que se encuentra junto a ella.
Es posible acceder al sitio web oficial de ASCE 7: ASCE 7 HAZARD TOOL. Para ello, haga clic en el botón "Abrir sitio web: ASCE 7 HAZARD TOOL". Esta página permite obtener los valores necesarios para definir los valores de espectro y coeficiente en función de datos básicos como la ubicación, la categoría de riesgo y la clase de suelo del sitio.
Para transferir los valores de la tabla de definición del espectro de la página web a la tabla de definición de Robot Structural Analysis, se puede utilizar una operación de copiar y pegar.
- Clase de suelo del sitio (A, B, BC, C, CD, D, DE o E) basada en las propiedades del suelo del sitio clasificadas de acuerdo con el capítulo 20 de ASCE 7-22.
- Aceleraciones de respuesta espectral
según se especifica en la sección 11.4 y el capítulo 22 de ASCE 7-22:- S1: parámetro de aceleración para un periodo de 1 segundo.
- Ss: parámetro de aceleración para periodos cortos.
- SMS es el parámetro de aceleración de respuesta sísmica espectral máxima considerada ajustada al sitio en periodos cortos.
- SM1 es el parámetro de aceleración de respuesta sísmica espectral máxima considerada ajustada al sitio en un periodo de 1 s.
Puede obtener los valores de estos parámetros en el sitio https://asce7hazardtool.online/ en función de la ubicación, la categoría de riesgo y la clase de suelo del sitio.
- TL: periodo de transición de largo plazo, especificado de acuerdo con el capítulo 22 de ASCE 7-22.
- R: coeficiente de modificación de respuesta, tal y como se especifica en las tablas 12.2-1 de ASCE 7-22, determinado por el sistema y el material de resistencia al esfuerzo sísmico de la estructura.
Puede obtener los valores de estos parámetros en el sitio https://asce7hazardtool.online/ en función de la ubicación, la categoría de riesgo y la clase de suelo del sitio.
Cd: coeficiente de amplificación de flecha, tal y como se especifica en la tabla 12.2-1 de ASCE 7-22.
Seleccione Definición de la excentricidad para abrir el cuadro de diálogo Definición de excentricidades de masas, donde puede especificar cómo se tiene en cuenta la excentricidad de una masa en el análisis sísmico.
Haga clic en Cortante básico para abrir el cuadro de diálogo Cortante básico. Aquí se puede seleccionar cómo se tiene en cuenta el esfuerzo cortante básico: calculándolo según las disposiciones recogidas en la sección 12.8 de la norma sísmica ASCE 7-22 o especificándolo.
En el caso de que el límite de cortante básico esté activado, la escala de los valores de las reacciones y los esfuerzos internos se ajusta para obtener la suma de las reacciones en la dirección de interés igual al cortante básico. Tenga en cuenta que no se ajusta la escala de cada modo, solo la escala de los resultados de las combinaciones modales (SRSS, CQC, 10%, 2SM).
En el caso de que el cortante básico se defina manualmente como valor de usuario, siempre se ajusta la escala de los resultados para obtener la suma de reacciones en la dirección de interés igual al cortante básico, arriba o abajo, incluso aunque el cortante básico sea menor que la suma de las reacciones obtenidas en el análisis espectral.
En el caso de un cortante básico calculado automáticamente con un periodo fundamental según la ecuación 12.8-8, solo se ajusta la escala de los resultados para obtener la suma de reacciones en la dirección de interés igual al cortante básico. No se reduce su escala.
En la parte inferior del cuadro de diálogo, se encuentran los botones Definición de la dirección y Filtros.
Según la cláusula 12.9.1.2, las reacciones y los esfuerzos internos de cada modo de respuesta se dividen por la cantidad R/Ie. Los desplazamientos y el desplazamiento relativo se multiplican por la cantidad Cd/Ie.
Puede examinar todos los parámetros de entrada, los detalles del espectro y el coeficiente de reducción de cortante básico en las notas de cálculo (abra Análisis
Notas de cálculo Nota de cálculo - simplificada/completa).
Los detalles relativos a este método de análisis de la estructura se pueden encontrar en la norma mencionada.
