Cree un análisis de iluminación en contexto del modelo.

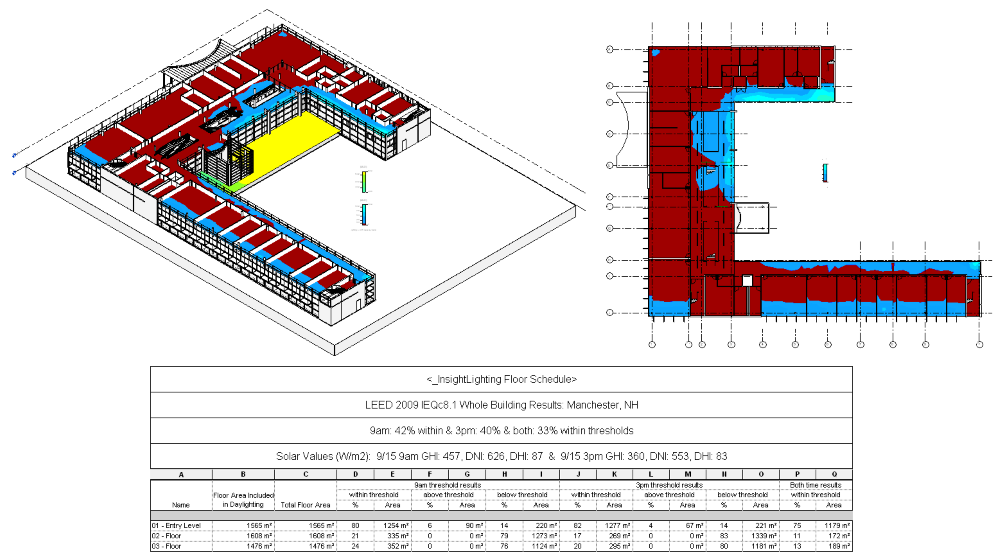

El análisis de iluminación utiliza Autodesk® Construction Cloud para proporcionar los resultados de un análisis de iluminación en contexto. Los resultados se aplican a las vistas de plano y 3D del modelo. Las tablas de planificación se crean automáticamente para realizar un seguimiento del modelo con respecto a los objetivos de iluminación.
Para realizar un análisis, el modelo debe estar compuesto por elementos de construcción (muros, suelos, cubiertas, ventanas, muros cortina, etc.). No se pueden utilizar modelos de masas conceptuales. Los elementos de suelo son necesarios para generar planos de análisis. Los suelos deben estar presentes y visibles en la vista para generar un resultado del análisis. Los elementos de habitación son necesarios para los siguientes tipos de análisis:
- LEED v4 EQc7 opt1 (sDA+ASE)
- Autonomía de luz diurna (vista preliminar de sDA)
- Acceso solar
Otros tipos de análisis no requieren habitaciones, pero puede resultar útil disponer de habitaciones al trabajar con resultados y tablas de planificación. Al ejecutar un tipo de análisis que no requiera elementos de habitación, recibirá una advertencia, aunque puede continuar con el análisis sin colocar habitaciones en el modelo.
Al trabajar con modelos vinculados, los suelos y las habitaciones deben formar parte del modelo anfitrión. Todos los demás elementos pueden ser elementos del modelo vinculado. El análisis presentará errores si los suelos y las habitaciones se encuentran en un modelo vinculado.
Si el modelo contiene opciones de diseño, se analizará la geometría visible en la vista de modelo de _InsightLighting en el momento en que se inicie el análisis.
Se pueden ejecutar diferentes tipos de análisis en un modelo. Los resultados del análisis se aplican a una vista después de calcular los resultados.
| Tipo de análisis | Descripción |
| Análisis de iluminancia | Control personalizado completo sobre la fecha, la hora, el umbral y la altura del plano de análisis. |
| Factor de luz diurna | |
| Autonomía de luz diurna (vista preliminar de sDA) | Cálculo de ejemplo para LEED v4 EQc7 opt1 (sDA y ASE). Reducción del coste y el tiempo de cálculo. |
| LEED 2009 IEQc8 opt1 | Configuración automatizada para el análisis LEED 2009 IEQc8 opt1. |
| LEED v4 EQc7 opt1 (sDA+ASE) | Configuración automatizada para el análisis LEED v4 EQc7 opt1 (sDA y ASE). |
| LEED EQc7 opt 2 | Configuración automatizada para el análisis LEED v4 EQc7 opt2. |
| Acceso solar | Horas personalizables del estudio solar. |
