Sólido topográfico: Excavar y Eliminar excavación

Utilice un suelo, una cubierta o un sólido topográfico para cortar el volumen de un sólido topográfico anfitrión.

Los elementos de suelo, cubierta y sólido topográfico que se intersecan con los sólidos topográficos permiten excavar el volumen del sólido topográfico anfitrión. Por ejemplo, puede colocar un elemento de suelo en un sólido topográfico inclinado, utilizar la herramienta Excavar y eliminar el volumen del sólido topográfico hasta la parte superior del suelo intersecante, o utilizar dos elementos de sólido topográfico solapados y emplear uno para excavar un aparcamiento.

Un suelo excava un sólido topográfico.

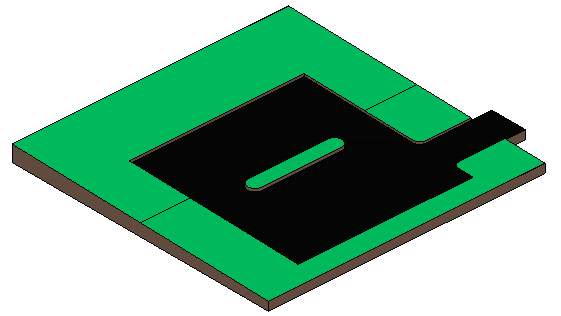

Un sólido topográfico excava otro para un aparcamiento.

Para excavar un sólido topográfico

1. Seleccione un sólido topográfico con un elemento intersecante (cubierta, suelo o sólido topográfico).
2. Haga clic en la ficha Modificar | Sólido topográficoFormas de sólidos topográficos (Excavar).
3. Seleccione el elemento intersecante que se va a utilizar para la excavación.
4. Haga clic en (Modificar).

Para eliminar la excavación de un sólido topográfico

1. Seleccione el sólido topográfico (anfitrión) excavado.
2. Haga clic en la ficha Modificar | Sólido topográficoFormas de sólidos topográficos (Eliminar excavación).
3. Seleccione el elemento intersecante para detener la excavación.
4. Ignore el aviso de elementos solapados.
5. Haga clic en (Modificar).

Nota: El volumen indicado por el sólido topográfico anfitrión se ajusta a medida que otros elementos excavan el componente.
