Analice los ejemplos para comprender cómo se utilizan las fórmulas para calcular los valores de los parámetros de una familia.
La familia de muestra avanzada contiene ejemplos de varios tipos de fórmulas e ilustra cómo se pueden utilizar fórmulas para calcular los valores de los parámetros y calcular la geometría de la familia. La familia de muestra también muestra la sintaxis de los tipos de fórmulas más comunes.
La familia de muestra avanzada (rac_advanced_sample_family.rfa) se instala con el producto en el directorio: %ProgramFiles%\Autodesk\Autodesk Revit 2025\Samples. Los usuarios en línea también pueden descargar el archivo en la página Archivos de familia de muestra.

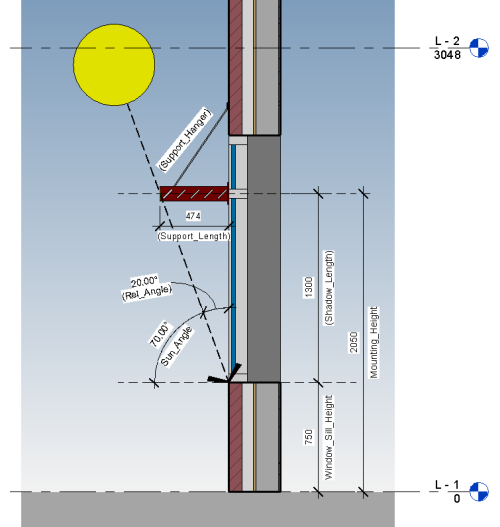

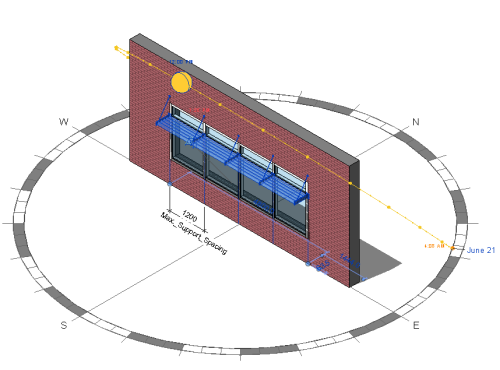

La familia de muestra avanzada es un dispositivo de sombreado para la luz solar que se coloca encima de una o varias ventanas del proyecto. El usuario define parámetros que definen la relación de la familia de sombreado con la ventana. La geometría del sombreado se modifica de acuerdo con las fórmulas para dar sombra a la ventana. Las imágenes siguientes muestran vistas 3D y de alzado de la familia de sombreado en un proyecto.
Matemáticas básicas
Estos ejemplos ilustran fórmulas con funciones matemáticas básicas.
| Parámetro | Fórmula |
|---|---|
Shadow_Length |
Mounting_Height-Window_Sill_Height |
Rel_Angle |
90º-Sun_Angle |
Max Louver Spacing |
Support_Length-(Support_Length*(Desired_Shading_Percent*0.01)) |
- El parámetro Shadow_Length se calcula utilizando la altura de montaje de la familia y restando la altura de antepecho.
- El resultado es la longitud de sombra que debe producir el sistema de lamas para cubrir completamente la ventana.
- El parámetro Rel_Angle se calcula restando el ángulo del sol de una constante, 90.
Este parámetro se utiliza posteriormente en otra fórmula con funciones trigonométricas; esto permite calcular la longitud del soporte que se deberá utilizar para proyectar una sombra con la longitud definida por el parámetro Shadow_Length.
- Max Louver Spacing se calcula en función de la longitud del soporte y de la cantidad de sombra requerida.
- Inicialmente, la fórmula convierte un porcentaje en un valor decimal y, a continuación, multiplica este valor por la longitud del soporte. El valor resultante es la superficie del sombreado que se deberá cubrir con las lamas.
Redondeo y función trigonométrica
La longitud del soporte se calcula mediante una función trigonométrica y, a continuación, se redondea hacia arriba hasta el milímetro (mm) más cercano.
| Parámetro | Fórmula |
|---|---|
Support_Length |
roundup((Shadow_Length/1mm)*tan(Rel_Angle))*1mm |
- El valor de Support_Length requerido es una función de Shadow_Length multiplicada por la tangente del ángulo relativo del sol con respecto al dispositivo de sombreado, teniendo en cuenta el momento del año y la ubicación del proyecto.
Estas condiciones variables cambiarán la longitud del soporte requerida que resulta necesaria para cubrir por completo la ventana.
- La función de redondeo toma el valor calculado y lo redondea hasta el mm más cercano. Para la función de redondeo se aplique correctamente, el número que se va a redondear no debe contener unidades de medida.
- En la fórmula de ejemplo, las unidades de longitud se eliminan del parámetro Shadow_Length. Para ello, se divide primero el parámetro por 1 mm y, a continuación, se realiza el cálculo.
- Después de redondear el número hasta el mm más cercano, las unidades se vuelven a añadir al número mediante la multiplicación de este por 1 mm.
Instrucciones condicionales
Las instrucciones condicionales se pueden utilizar en una fórmula para comprobar los valores de otros parámetros y devolver los resultados en función de esos valores. Consulte Utilizar instrucciones condicionales en fórmulas para obtener información adicional. En el ejemplo, el parámetro Support_Hanger es un parámetro con valor sí/no que se utiliza para controlar la visibilidad de un soporte adicional para el sombreado.
| Parámetro | Fórmula |
|---|---|
Support_Hanger |
Support_Length>400mm |
Shade_Factor |
if(Desired_Shading_Percent<65,"Low",if(Desired_Shading_Percent<79,"Med",if(Desired_Shading_Percent<99,"High","Max."))) |
- Cuando el parámetro Support_Length supera 400 mm, la instrucción es verdadera, el valor del parámetro se establece como "sí" y el soporte adicional resulta visible.
Cuando se utiliza una instrucción condicional en una fórmula para definir un parámetro con valor sí/no, el resultado es implícito, tanto si es verdadero como falso, y no es necesario escribirlo en la sintaxis de la fórmula.
- El parámetro Shade_Factor utiliza una instrucción condicional anidada para volver uno de los cuatro resultados posibles, Baja, Media, Alta o Máxima.
- La comprobación se realiza tomando la referencia de Desired_Shading_Percent y, de acuerdo con este valor, devuelve el resultado de texto.
- Se comprueba cada instrucción IF sucesiva. Si la condición no es verdadera, se evalúa la siguiente instrucción IF hasta que se encuentra un resultado verdadero.
Fórmula de matriz
| Parámetro | Fórmula |
|---|---|
Number of Supports |
(Length/Max_Support_Spacing)+1 |
Louver Number |
(Support_Length/Max Louver Spacing)+1 |
- El parámetro Número de soportes es una función matemática básica que se utiliza para encontrar el número de soportes necesarios de acuerdo con la información de espaciado y la longitud total del elemento de sombreado.
- Número de lamas crea un valor de matriz para colocar lamas en el sombreado de acuerdo con la longitud del soporte y con el espaciado de lamas necesario.
- Ambas fórmulas incluyen un "+1" adicional para garantizar que el valor de la matriz siempre es, como mínimo, de 2.
- Puesto que ambos parámetros en este caso se definen como parámetros de entero, no es necesario incluir la función de redondeo en las fórmulas.
