Empalme de armadura: Por longitud

Establezca un empalme para el conjunto de armaduras seleccionado según las longitudes mínima y máxima y la posición de oscilación especificadas.

    Para establecer un empalme para una armadura mediante Empalme de armadura: Por longitud

  1. Seleccione uno o más conjuntos de armaduras.
  2. En Modificar | Armadura estructural grupo Empalme, haga clic en (Empalme de armadura).
  3. En Modificar | Empalme de armadura grupo Empalme, haga clic en (Por longitud).
  4. En Modificar | Empalme de armadura grupo Empalme, seleccione las longitudes mínima y máxima y la posición de oscilación. También puede pulsar la barra espaciadora para activar o desactivar la posición de oscilación.
  5. Seleccione un tipo de empalme en la paleta Propiedades.
    Nota: La posición del empalme aparece atenuada y bloqueada en Medio al establecer el empalme por longitud.
  6. Coloque el cursor sobre cualquier conjunto de armaduras de la vista para obtener una vista preliminar del empalme por longitud. Puede pulsar la barra espaciadora para alternar entre la posición de oscilación al inicio o al final.
  7. Haga clic para establecer un empalme del conjunto resaltado.
  8. Los conjuntos con empalmes se muestran como una vista preliminar. Pulse Finalizar para aceptar los conjuntos con empalmes o Cancelar para descartar los cambios.
Nota: Cuando se utiliza el empalme por longitud, la selección inicial es indiferente y se pueden seleccionar todos los conjuntos de la vista.

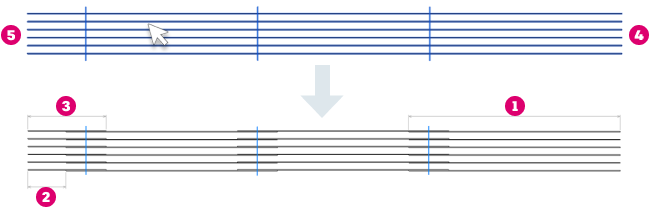

En el ejemplo siguiente, se muestra un empalme por longitud con la posición de oscilación al final.



Tema principal: Empalme de armadura
