Editar restricciones de armadura para conjuntos con empalmes

Edite las restricciones de conjuntos con empalmes en anfitriones de hormigón u otras barras.

Los conjuntos de armaduras con empalmes mantienen una conexión entre sí mediante restricciones de armadura.

Cuando se editan las restricciones de conjuntos en una cadena, se modifican las restricciones de toda la cadena en el anfitrión de hormigón o en otras barras.

Para editar la restricción de extremo de conjuntos con empalmes

1. Seleccione uno de los conjuntos.
2. Haga clic en la ficha Modificar | Armadura estructural grupo Restricciones (Editar restricciones).
3. Seleccione el pinzamiento de extremo que desea modificar.

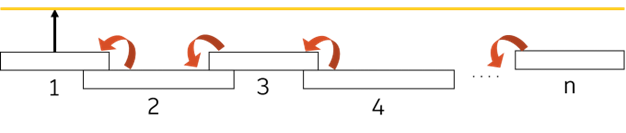

   Nota: Puede cambiar la posición del empalme de ese extremo haciendo clic en una de las otras posiciones .
4. Haga clic en una cara de hormigón y establezca un desfase para ese extremo
5. La edición de las restricciones de cualquiera de los dos conjuntos conectados tiene el mismo efecto.

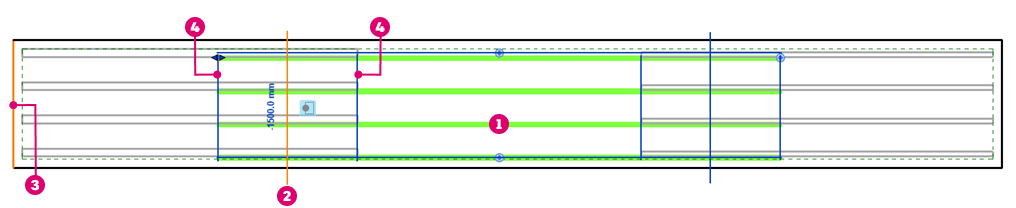

Restricción de extremo de barra para un conjunto de armaduras en una cadena de empalme

• : conjunto editado en la cadena de empalme.
• : la posición actual del empalme para el pinzamiento de extremo de barra (intermedio).
• : el objetivo de restricción para el extremo de barra editado.
• : las otras posiciones de empalme posibles para el pinzamiento de extremo de barra (extremo 1, extremo 2).

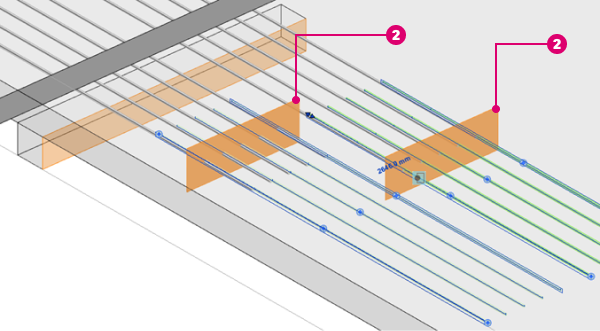

vista 3D

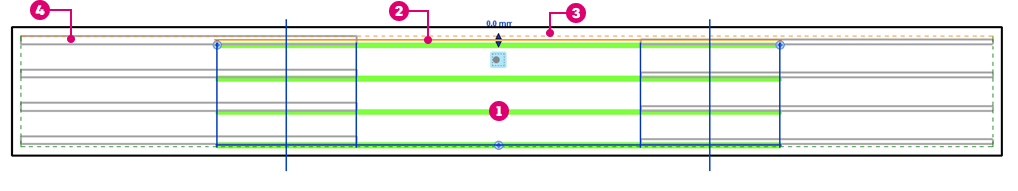

Restricción de plano de barra para un conjunto de armaduras en una cadena de empalme

• : conjunto editado en la cadena de empalme.
• : se muestran los gráficos del pinzamiento del plano de barra para la barra con el diámetro más grande de todos los conjuntos con empalmes.
• : restricción en el recubrimiento.
• : la barra de diámetro más grande de todos los conjuntos con empalmes.
