Aprenda a controlar la orientación del sistema de coordenadas local para las barras y los paneles analíticos.
Para voltear la dirección del eje X de una barra analítica:
- Seleccione una o varias barras analíticas.
Nota: Puede seleccionar las barras una a una o realizar una selección múltiple. Si selecciona varias barras paralelas, la herramienta alineará primero la orientación del eje X y, a continuación, le permitirá cambiar la orientación de todas las barras a la vez.
- Haga clic en Modificar | Barras analíticas
grupo Alinear eje X
(Voltear eje X).
- La dirección del eje X se orienta para apuntar al otro extremo de la barra analítica.

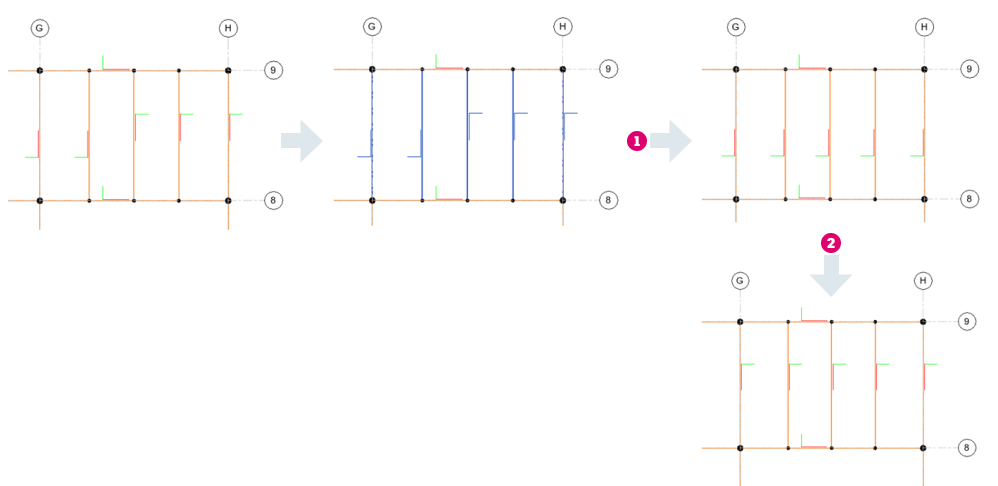

: alinee la orientación del eje X para varias barras analíticas a la vez.
: cambie la orientación del eje X para varias barras analíticas a la vez.
Para alinear el eje Z de un panel analítico, realice lo siguiente:
- Seleccione uno o varios paneles analíticos.
Nota: Puede seleccionar los paneles uno a uno o realizar una selección múltiple. Si selecciona varios paneles paralelos, la herramienta alineará primero la orientación del eje Z y, a continuación, le permitirá cambiar la orientación de todas las barras a la vez.
- Haga clic en Modificar | Barras analíticas grupo Sistema de coordenadas local
(Voltear eje Z).
- La dirección del eje Z se orienta hacia arriba o hacia abajo, opuesta a la orientación inicial.
Para alinear el eje X de un panel analítico, realice lo siguiente:
- Seleccione uno o varios paneles analíticos.
Nota: Puede seleccionar los paneles uno a uno o realizar una selección múltiple.
- Haga clic en Modificar | Barras analíticas grupo Sistema de coordenadas local (Alinear eje X).
- Utilice una línea de referencia para alinear la orientación del eje X (
).
- La dirección del eje X se orienta según la línea de referencia seleccionada (el borde de una barra analítica o un panel analítico).

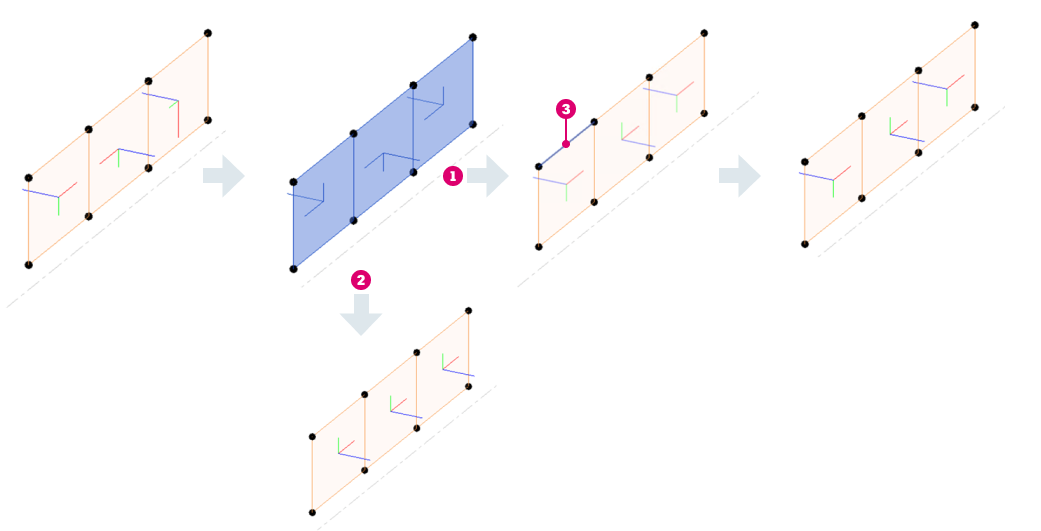

- : alinee la orientación del eje X para varios paneles analíticos a la vez.
- : alinee la orientación del eje Z para varios paneles analíticos a la vez.
- : línea de referencia.
