Establezca un empalme para uno o varios conjuntos de armaduras en la posición elegida o en la referencia de línea seleccionada.
Una referencia de línea seleccionada establece un empalme para todos los conjuntos de armaduras con los que se interseca.
- Seleccione uno o más conjuntos de armaduras.
- En el grupo Modificar | Armadura estructural
Empalme, haga clic en
(Empalme de armadura).
- En el grupo Modificar | Empalme de armadura Empalme, haga clic en
(Seleccionar línea).
- Seleccione un tipo de empalme en la paleta Propiedades.
- Haga clic a lo largo de cualquiera de los conjuntos seleccionados inicialmente a fin de establecer un empalme para los conjuntos de armaduras de esa ubicación
. Haga clic de nuevo para anular la selección y suprimir un empalme existente.

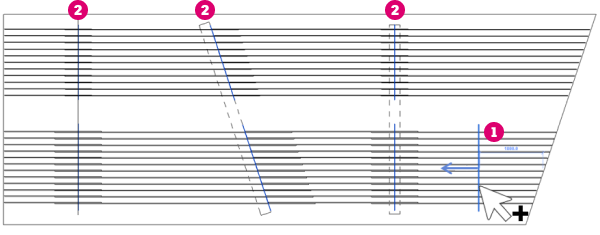

- También puede seleccionar cualquier referencia de línea en la vista a fin de establecer un empalme para todos los conjuntos intersecantes
.
- Si lo desea, puede cambiar el parámetro de ejemplar de posición de empalme para que la línea de empalme se encuentre en el medio o a los lados de la longitud de solape. Pulse la barra espaciadora para alternar entre las opciones de posición de empalme.
- Los conjuntos con empalmes se muestran como una vista preliminar. Pulse Finalizar para aceptar los conjuntos con empalmes o Cancelar para descartar y salir de la herramienta Empalme de armadura.
Para establecer un empalme para una armadura mediante Empalme de armadura: Seleccionar línea.
En las vistas 3D, la referencia seleccionada se proyecta en el plano de trabajo actual y se extruye a fin de establecer un empalme para los conjuntos. Puede cambiar el plano de trabajo actual antes de utilizar la herramienta Empalme de armadura o durante su uso para seleccionar el plano de trabajo adecuado.

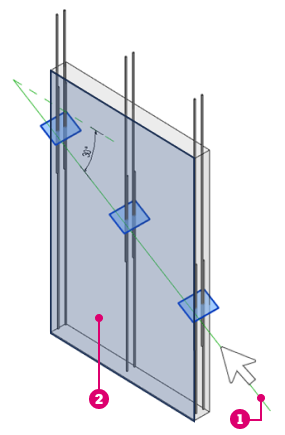

Por ejemplo, con una armadura dentro del muro con empalmes mediante la selección de una línea de modelo dibujada en el plano de trabajo actual , como se muestra a continuación:
