Vea o modifique los parámetros que definen las propiedades de ejemplar de empalme de armadura.
La posición del empalme se puede establecer para cada ejemplar de empalme y hace referencia a la posición de la línea de empalme con respecto a la longitud de solape del empalme. La opción Extremo 1 indica que la longitud de solape se coloca hacia el primer conjunto de la cadena de empalme
.

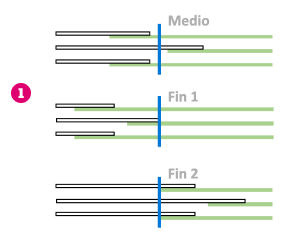

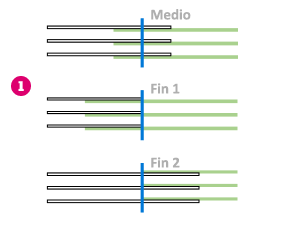

Mesa con posición de empalme para un empalme solapado y un empalme solapado escalonado:
| Empalme solapado | Empalme solapado escalonado |
|
|
Parámetros de tipo de empalme de armadura
Vea o modifique los parámetros que definen las propiedades del tipo de empalme de armadura.
| Nombre | Descripción |
|---|---|
| Desplazar barras | Especifica si las barras se desplazan por sus planos de barra. |
| Multiplicador de longitud de escalonamiento | Especifica el multiplicador utilizado para calcular la longitud de escalonamiento. La longitud de escalonamiento es igual a la longitud de solape multiplicada por el multiplicador de la longitud de escalonamiento. |
| Multiplicador de longitudes de solape | Especifica el multiplicador utilizado para calcular la longitud de solape. La longitud de solape es igual al diámetro de la barra multiplicado por el multiplicador de longitudes de solape. |
