Utilice el cuadro de diálogo Longitudes de empalme para definir los parámetros de longitud de empalme de un tipo de armadura.
Para acceder al cuadro de diálogo Longitudes de empalme, haga clic en el botón Editar de Longitudes de empalme en Propiedades de tipo de armadura. Puede buscar los diagramas de estos parámetros en las imágenes debajo de la tabla siguiente.
| Nombre | Descripción |
|---|---|
| Nombre de tipo de empalme | Se trata de una lista autocompletada de tipos de empalme de armadura disponibles en el proyecto para este tipo de armadura. |
| Multiplicador de solape | Muestra el valor de solo lectura del multiplicador de longitud de solape definido en el tipo de empalme. |
| Cálculo automático de solape | Desactive esta casilla para anular el cálculo automático de la longitud de solape. El cálculo automático utiliza el parámetro Diámetro de barra. |
| Longitud de solape | Muestra la longitud de solape para los tipos de empalme y armadura. Si la opción Cálculo automático de solape está desactivada, puede modificar este valor directamente. |
| Multiplicador de escalonamiento | Muestra el valor de solo lectura del multiplicador de escalonamiento definido en el tipo de armadura. |
| Cálculo automático de escalonamiento | Desactive esta casilla de verificación para anular el cálculo automático de la longitud de escalonamiento. El cálculo automático utiliza el parámetro Longitud de solape. |
| Longitud de escalonamiento | Muestra la longitud de escalonamiento para los tipos de empalme y armadura especificados. Si la opción Cálculo automático de escalonamiento está desactivada, puede modificar este valor directamente. |

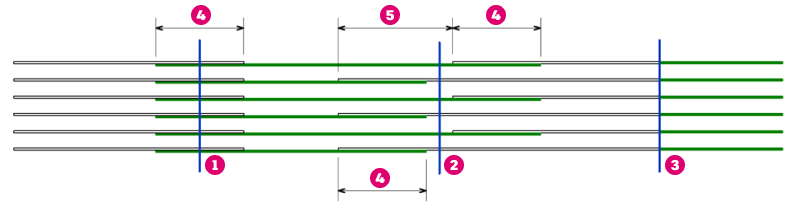

En la imagen siguiente, se muestran los parámetros que definen un empalme de armadura. La clave para cada tipo de empalme y cota es la siguiente:
Empalme solapado
Empalme solapado escalonado
Empalme de extremo a extremo
Longitud de solape
Longitud de escalonamiento
Nota: Para definir un empalme de extremo a extremo, puede cambiar la propiedad de tipo Desplazar barras a Ninguno y establecer el desfase en 0. Para definir también el escalonamiento de barras con empalmes de extremo a extremo, puede abrir el cuadro de diálogo Longitudes de empalme del tipo de armadura y modificar la longitud de escalonamiento de ese tipo de empalme.
