Transfiera y sincronice marcas de pieza y de montaje únicas para elementos de acero y componentes de conexión de acero estructural de Advance Steel a Revit.
En Revit, se muestran como parámetros de solo lectura para los elementos sincronizados desde Advance Steel en las siguientes categorías: Armazón estructural, Pilares estructurales, Placas y Perfiles.
Al realizar la sincronización mediante un archivo SMLX actualizado, compruebe la columna Cambiar en el cuadro de diálogo Sincronización para ver si las marcas de pieza y de montaje son diferentes.
Invalidación de marcas de pieza y de montaje en Revit
Si realiza cambios en los elementos de acero en Revit, se invalidarán las marcas de pieza y de montaje que ha sincronizado para ellos. Asegúrese de realizar una nueva sincronización para que las marcas sean válidas.
Entre los cambios que invalidan las marcas, se incluyen el desplazamiento o la eliminación de elementos de acero, la modificación de conexiones existentes o la adición de nuevas conexiones en Revit.
Una marca invalidada muestra el valor como "Modificado" en Revit. Puede utilizar filtros, tablas de planificación o etiquetas para comprobar si las marcas están actualizadas.
A continuación, se presentan algunos casos en los que los cambios en los elementos de acero invalidaron las marcas. Los elementos se muestran en rojo mediante un filtro para el valor "Modificado" de los parámetros Marca de pieza única y Marca de montaje.
- Al modificar la longitud del elemento
, las marcas se invalidan para el pilar, y los elementos y las conexiones unidos directamente, como se muestra a continuación:

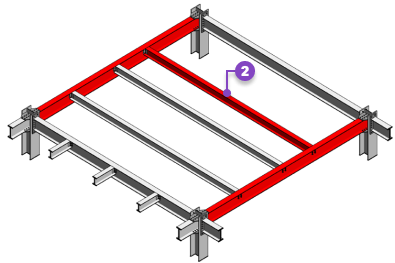

- Al mover una viga
, las marcas quedan invalidadas para la viga desplazada y para las vigas unidas directamente, así como para los componentes de conexiones indirectas, como se muestra a continuación:
- Al aplicar modificadores de la ficha Acero
(por ejemplo, corte de contorno) o al añadir nuevas conexiones de acero a los elementos, como se muestra a continuación:

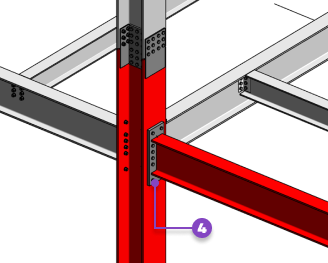

- Al cambiar el tipo de conexión o editar sus propiedades, como cambiar el grosor de placa
, las marcas se invalidan para los componentes de conexión y los elementos unidos, como se muestra a continuación:
