Forzados de cursor al editar formas

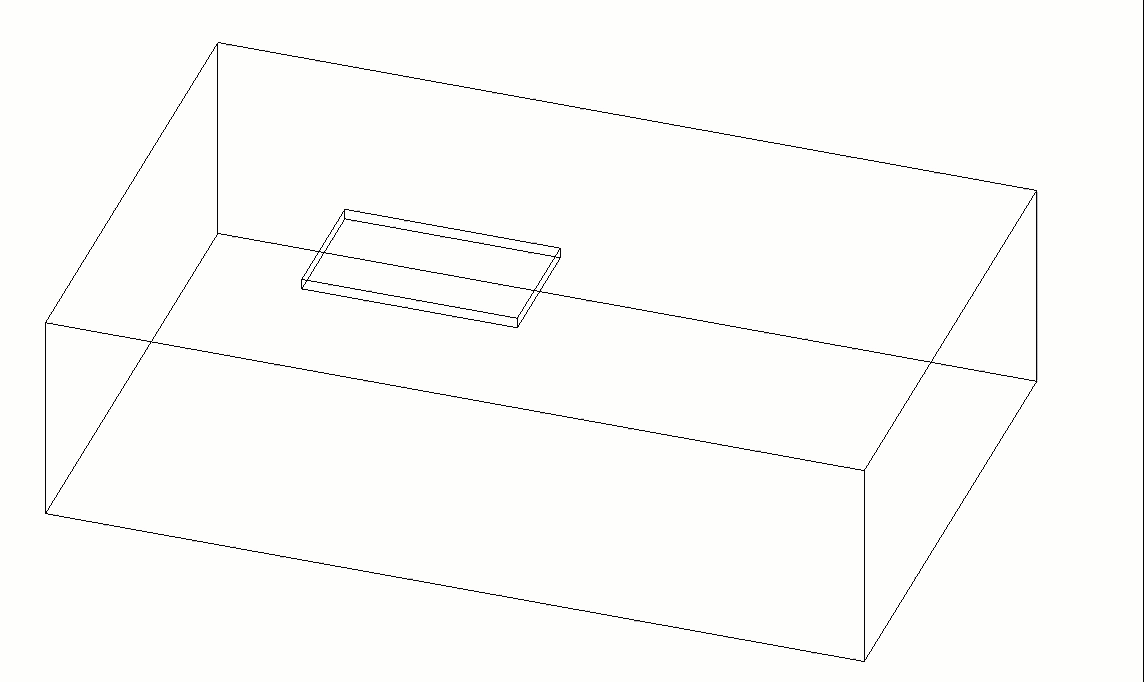

Las mejoras en el comportamiento de forzado de cursor al trabajar en el modo de edición de formas permiten ignorar los puntos y los bordes internos y utilizar el valor Z de los elementos como punto de forzado.

Forzado de cursor interno de control

Active o desactive el forzado de cursor a los puntos y bordes internos en el modo de edición de formas.

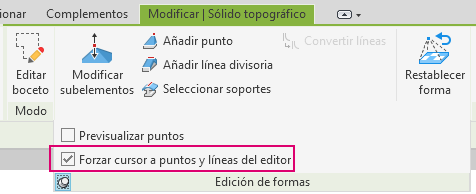

1. En la ficha contextual, seleccione Modificar | <Elemento>menú desplegable del grupo Edición de formas (Forzar cursor a puntos y líneas del editor).
2. Si se selecciona esta opción, el cursor se fuerza a los puntos y los bordes internos creados durante la edición de formas.
3. Si no se selecciona, se ignoran los puntos y los bordes internos.
   Nota: Este parámetro está desactivado por defecto.

Consulte Modificar la forma de un elemento.

Forzado de cursor de X, Y, Z

Después de entrar en el modo SlabShape, haga clic en el botón Forzar cursor a XYZ de la ficha Modificar | Sólido topográfico grupo Elevación del modificador.

El valor que se muestra cerca del cursor indica la elevación de los objetos de referencia en función del parámetro Base de elevación. Si se selecciona Forzar cursor a XYZ y el puntero se sitúa sobre un lugar que no es un objeto de referencia, la elevación sigue el comportamiento "Relativo a superficie".

Consulte Forzar cursor a objetos de referencia.
