Mejoras de los sólidos topográficos

Se han mejorado las herramientas y las funciones para trabajar con elementos de sólido topográfico en los modelos.

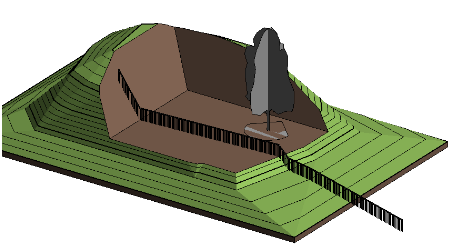

Excavar volumen de un sólido topográfico

Excave volumen de un sólido topográfico con un suelo, una cubierta o un elemento de sólido topográfico intersecantes. Utilice esta herramienta para crear una posición excavada en un sólido topográfico de un edificio, o bien utilice un segundo sólido topográfico de intersección como zona de aparcamiento excavada a partir del primero. La herramienta Excavar reduce la necesidad de utilizar elementos de masa para cortar sólidos topográficos y, a continuación, colocar un suelo o un elemento similar. La opción Excavar permite realizar esta acción en un solo paso con un único elemento intersecante. Las excavaciones se pueden eliminar si cambia el diseño.

Para excavar un sólido topográfico

1. Seleccione un sólido topográfico con un elemento intersecante (cubierta, suelo o sólido topográfico).
2. Haga clic en la ficha Modificar | Sólido topográficoFormas de sólidos topográficos (Excavar).
3. Seleccione el elemento intersecante que se va a utilizar para la excavación.
4. Haga clic en (Modificar).

Para obtener más información, consulte Sólido topográfico: Excavar y Eliminar excavación.

Utilizar un agujero en un sólido topográfico

En versiones anteriores, las aberturas de agujero cortaban todo el elemento de sólido topográfico. Ahora, se respeta la parte inferior del agujero en relación con su posición dentro del sólido topográfico. Utilice elementos de agujero junto con sólidos topográficos y ajuste la parte inferior del agujero a las condiciones del modelo sin que el elemento de agujero corte por completo el elemento de sólido topográfico.

(Consulte Cortar una abertura de agujero).

Elementos anfitriones de superficies booleanas

Aloje elementos en las superficies (booleanas) expuestas de un sólido topográfico después de cortarlo. La superficie booleana actúa como la superficie original del elemento de sólido topográfico cuando se alojan elementos como, por ejemplo, un elemento de vegetación o barandilla.

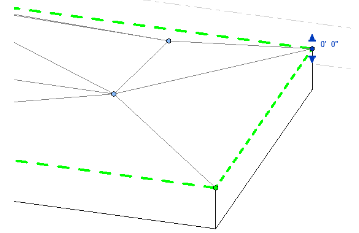

Establecer la base de elevación desde el plano superior

Al editar una forma de un sólido topográfico o al colocar puntos, utilice el parámetro Plano superior para la base de elevación. Este parámetro permite definir y medir elevaciones desde el plano superior del sólido topográfico. Esto puede facilitar la edición de una superficie topográfica. Añada puntos sin necesidad de calcular la profundidad o la posición del punto. Cambie el valor en relación con 0 desde su posición actual.

Consulte Añadir un punto para editar formas y Modificar la forma de un elemento.

Crear un sólido topográfico a partir de una cara de masa

Utilice caras no verticales de elementos de masa para generar elementos de sólido topográfico. Los elementos de sólido topográfico creados a partir de elementos de masa se pueden actualizar a la nueva cara cuando cambia el elemento de masa.

Consulte Crear un sólido topográfico a partir de una cara de masa.

Sombreado suave de sólidos topográficos

Active el sombreado suave para mejorar la visualización de todos los elementos de sólido topográfico del modelo. Esta opción suaviza el aspecto de los sólidos topográficos que utilizan estos estilos visuales: Sombreado, Colores coherentes, Texturas y Realista. Para activar este parámetro, haga clic en la ficha Masa y emplazamientogrupo Modelar emplazamientoSombreado suave de sólidos topográficos.

Sombreado suave de sólidos topográficos desactivado

Sombreado suave de sólidos topográficos activado

Consulte Sombreado suave de sólidos topográficos.

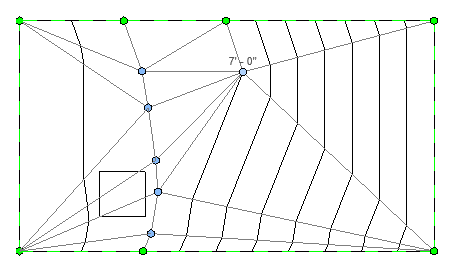

Visualización de curvas de nivel al editar

Las curvas de nivel se muestran al editar un sólido topográfico. A medida que se añaden y se editan puntos y bordes, las líneas de curva de nivel permanecen visibles, lo que proporciona información a medida que se realizan cambios. La visibilidad de las curvas de nivel debe estar activada en la visibilidad y los gráficos de la vista y por tipo de sólido topográfico.

Consulte Controlar la visualización de curvas de nivel en sólidos topográficos.

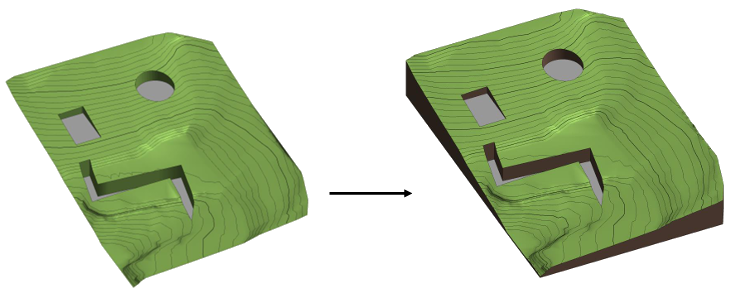

Mejora de la conversión de superficies topográficas

Al trabajar con archivos existentes que contienen superficies topográficas y plataformas de construcción, la conversión de la superficie topográfica en un sólido topográfico conserva las plataformas de construcción como áreas excavadas en el sólido topográfico.

Consulte Generar un sólido topográfico a partir de una superficie topográfica.
