El comportamiento de los elementos de armazón estructural es incorrecto cuando hay niveles u otros objetos similares.

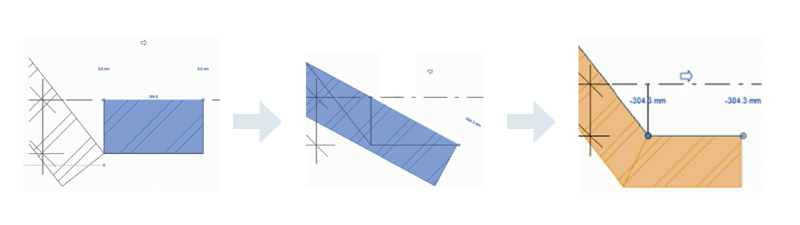

Problema: Los elementos de armazón estructural se han colocado de forma incorrecta. Esto sucede después de que los elementos se hayan definido a lo largo de la línea, cerca del nivel de referencia. El forzado de cursor de los elementos se realiza al nivel de referencia en lugar de a la línea de eje, lo que provoca que se corten de forma incorrecta.
Causa: Esto sucede debido al forzado automático del armazón estructural (viga o pilar) al nivel de referencia superior, si el nivel está a menos de 1 pie (304,8 mm) de la línea donde se inserta el objeto de armazón.
Solución:
- Seleccione el elemento de armazón estructural (viga o pilar).
- Haga clic con el botón derecho en el ratón y seleccione Desenlazar de plano en el menú contextual.
- Desplace manualmente los puntos que definen el elemento de armazón a la posición correcta.
