Un sistema de suministro de agua tiene muchas válvulas de diferentes tipos y funciones.
Las válvulas de un sistema de suministro de agua se pueden clasificar en cuatro grupos principales:
- Válvulas de sección: localizadas en los extremos de la sección de tubería, suelen estar abiertas y se utilizan solo para aislar la tubería cuando procede. Se pueden modelar individualmente (como válvulas de control), pero lo más habitual es omitirlas en situaciones normales y usar la opción Tubería cerrada en la página Perfil de la tubería cerrada para modelar el cierre de la válvula en caso de emergencia.
- Válvulas de flotador (FLV): impiden el desbordamiento de depósitos y torres de agua.
- Válvulas antirretorno (NRV): un ejemplo son las válvulas de retención, que impiden el reflujo.
- Válvulas de control: regulan el caudal o la presión en el sistema o en parte de este.
Para obtener más información sobre el control de válvulas, consulte Control de la válvula.
Tipos de construcción de válvulas
En InfoWorks WS Pro se pueden seleccionar los siguientes tipos de construcción de válvulas:
- Válvula de bola: consiste en una bola con un orificio en su interior. Esta válvula permite un caudal directo cuando está en posición abierta y cierra el caudal cuando la bola gira 90 grados.
- Válvula de mariposa: consiste en un disco circular o una paleta que gira sobre un eje en ángulo recto con respecto a la dirección del caudal en la tubería. Estas válvulas sirven para regular el caudal. Su uso en las redes de distribución no está muy generalizado porque provocan obstrucciones en la tubería, pero son más económicas en las tuberías más grandes que las válvulas de compuerta.
- Válvula de compuerta: consiste en una compuerta o un disco plano vertical que se desliza a través de la válvula en sentido perpendicular a la dirección del caudal. El uso de válvulas de compuerta en los sistemas de suministro de agua está muy generalizado para aislar longitudes de tuberías, bombas y otros dispositivos.
- Válvula de aguja: consiste en un orificio que sirve de asiento para una varilla con un punto fino y estrecho. El caudal a través de la válvula gira 90 grados, y el tamaño del orificio cambia bajando la varilla para restringir o bloquear el caudal. Utilizadas exclusivamente para el control del caudal o la presión, estas válvulas tienen un coste elevado y suelen usarse cuando se requiere una regulación precisa del caudal a velocidades de caudal bajas.
- Válvula de tapón: consiste en un tapón cilíndrico o cónico con un orificio en el centro. Esta válvula permite un caudal directo cuando está en posición abierta y cierra el caudal cuando la bola gira 90 grados.

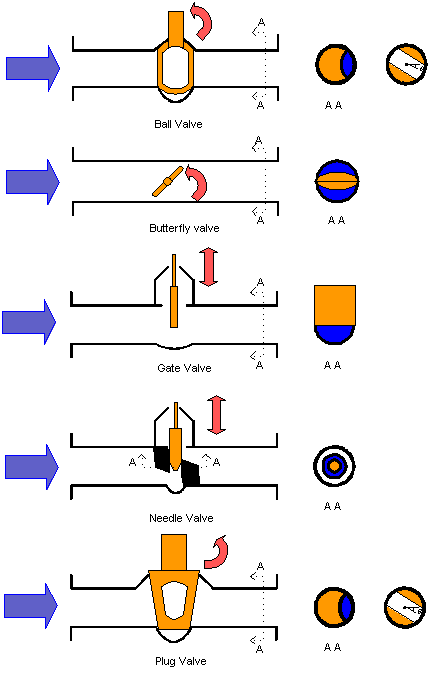

Diferentes tipos de válvulas

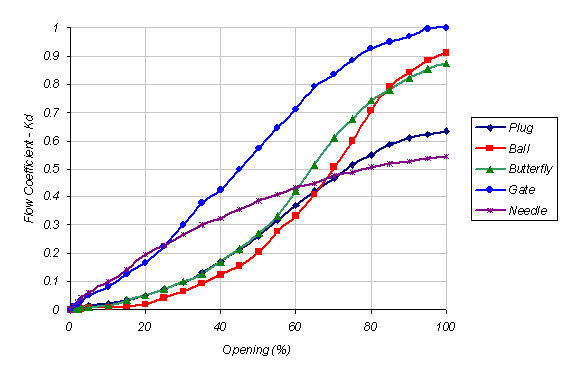

Características de las válvulas
InfoWorks WS Pro contiene una serie de curvas integradas de las válvulas típicas; para ver estas curvas, haga clic con el botón derecho en la página de curva de válvula en la tabla de vínculos.
Características de las válvulas
InfoWorks WS Pro utiliza las curvas integradas para calcular las pérdidas menores de la válvula relacionadas con el porcentaje de apertura de la válvula, especificado en la página Control de la válvula de la hoja de propiedades de la válvula.
Coeficiente de pérdida local
| Apertura (%) | Cierre (%) | Por defecto (tapón) | Bola | Mariposa | Aguja/Compuerta | ||
|---|---|---|---|---|---|---|---|
|
1 |
0 |
100 |
1e6 |
1e6 |
1e6 |
1e6 |
1e6 |
|
2 |
1 |
99 |
1e5 |
500000 |
400000 |
10000 |
5000 |
|
3 |
2 |
98 |
30000 |
180000 |
95000 |
3000 |
1500 |
|
4 |
3 |
97 |
11500 |
70000 |
32000 |
1200 |
575 |
|
5 |
5 |
95 |
4900 |
30000 |
15000 |
420 |
250 |
|
6 |
10 |
90 |
1740 |
13000 |
5000 |
150 |
97 |
|
7 |
15 |
85 |
800 |
10000 |
900 |
60 |
48 |
|
8 |
20 |
80 |
380 |
2250 |
400 |
35 |
25 |
|
9 |
25 |
75 |
190 |
600 |
190 |
19 |
18 |
|
10 |
30 |
70 |
103 |
235 |
102 |
10 |
13 |
|
11 |
35 |
65 |
58 |
120 |
60 |
6 |
10 |
|
12 |
40 |
60 |
34,0 |
66 |
34 |
4.6 |
8,4 |
|
13 |
45 |
55 |
21,0 |
40 |
20 |
3,0 |
7 |
|
14 |
50 |
50 |
13,3 |
22,5 |
12,5 |
2,06 |
5,7 |
|
15 |
55 |
45 |
9,0 |
12. |
8,0 |
1,4 |
5 |
|
16 |
60 |
40 |
6,3 |
8,0 |
4,65 |
0,98 |
4,35 |
|
17 |
65 |
35 |
4,7 |
5,0 |
2,80 |
0,6 |
4 |
|
18 |
70 |
30 |
3,6 |
2,9 |
1,70 |
0,44 |
3,45 |
|
19 |
75 |
25 |
2,8 |
1,8 |
1,2 |
0,28 |
3,2 |
|
20 |
80 |
20 |
2,3 |
1,01 |
0,82 |
0,17 |
2,90 |
|
21 |
85 |
15 |
1,9 |
0,6 |
0,65 |
0,11 |
2,75 |
|
22 |
90 |
10 |
1,7 |
0,41 |
0,48 |
0,06 |
2,60 |
|
23 |
95 |
5 |
1,6 |
0,28 |
0,37 |
0,01 |
2,45 |
|
24 |
100 |
0 |
1,5 |
0,20 |
0,31 |
0,0 |
2,35 |
Coeficiente de caudal Kd =
| Apertura (%) | Cierre (%) | Por defecto (tapón) | Bola | Mariposa | Aguja/Compuerta | ||
|---|---|---|---|---|---|---|---|
|
1 |
0 |
100 |
0,001 |
0,001 |
0,001 |
0,001 |
1E-6 |
|
2 |
1 |
99 |
0,003 |
0,001 |
0,002 |
0,010 |
0,014 |
|
3 |
2 |
98 |
0,006 |
0,002 |
0,003 |
0,018 |
0,026 |
|
4 |
3 |
97 |
0,009 |
0,004 |
0,006 |
0,029 |
0.042 |
|
5 |
5 |
95 |
0,014 |
0,006 |
0,008 |
0,049 |
0,063 |
|
6 |
10 |
90 |
0,024 |
0,009 |
0,014 |
0,081 |
0,101 |
|
7 |
15 |
85 |
0,035 |
0,010 |
0,033 |
0,128 |
0,143 |
|
8 |
20 |
80 |
0,051 |
0,021 |
0,050 |
0,167 |
0,196 |
|
9 |
25 |
75 |
0,072 |
0,041 |
0,072 |
0,224 |
0,229 |
|
10 |
30 |
70 |
0,098 |
0,065 |
0,099 |
0,302 |
0,267 |
|
11 |
35 |
65 |
0,130 |
0,091 |
0,128 |
0,378 |
0,302 |
|
12 |
40 |
60 |
0,169 |
0,122 |
0,169 |
0,423 |
0,326 |
|
13 |
45 |
55 |
0,213 |
0,156 |
0,218 |
0,500 |
0,354 |
|
14 |
50 |
50 |
0,264 |
0,206 |
0,272 |
0,572 |
0,386 |
|
15 |
55 |
45 |
0,316 |
0,277 |
0,333 |
0,645 |
0,408 |
|
16 |
60 |
40 |
0,370 |
0,333 |
0,421 |
0,711 |
0,432 |
|
17 |
65 |
35 |
0,419 |
0,408 |
0,513 |
0,791 |
0,447 |
|
18 |
70 |
30 |
0,466 |
0,506 |
0,609 |
0,833 |
0,474 |
|
19 |
75 |
25 |
0,513 |
0,598 |
0,674 |
0,884 |
0,488 |
|
20 |
80 |
20 |
0,550 |
0,705 |
0,741 |
0,925 |
0,506 |
|
21 |
85 |
15 |
0,587 |
0,791 |
0,778 |
0,949 |
0,516 |
|
22 |
90 |
10 |
0,609 |
0,842 |
0,822 |
0,971 |
0,527 |
|
23 |
95 |
5 |
0,620 |
0,884 |
0,854 |
0,995 |
0,538 |
|
24 |
100 |
0 |
0,632 |
0,913 |
0,874 |
1,000 |
0,546 |
Pérdidas menores de válvula
Las pérdidas menores que se producen a través de una válvula se calculan utilizando una curva de válvula integrada o definida por el usuario. La curva utilizada depende del tipo de construcción de la válvula. Estas curvas se pueden ver en la página Parámetros de válvula de la hoja de propiedades de la válvula.
Un factor de escalado que se aplica a la curva de válvula se calcula de la siguiente manera:
El usuario especifica el coeficiente de pérdida de la válvula cuando está completamente abierta. Este valor está relacionado con la geometría de la válvula y lo especifica el fabricante (si no se ha especificado ningún coeficiente de pérdida, InfoWorks WS Pro presupone un valor mínimo de multiplicador del coeficiente de pérdida de curva de válvula de 0,01).
El multiplicador del coeficiente de pérdida de curva de válvula se calcula de la siguiente manera:
|
|
Donde:
|
representa el coeficiente de pérdida (abierta) de la válvula (especificado en la página Parámetros de válvula)
representa el coeficiente de pérdida cuando está completamente abierta para la curva
A continuación, el multiplicador del coeficiente de pérdida de curva de válvula se aplica a la curva de válvula.
La pérdida menor de válvula se calcula de la siguiente manera:
|
|
Donde:
Velocidad V:
donde: Av representa el área totalmente abierta nominal de la válvula. |
representa el coeficiente de pérdida de la válvula cuando está parcialmente abierta (apertura especificada en la página Control de la válvula).
