Cuadro de diálogo Editor de temas de capa

Este cuadro de diálogo se utiliza para modificar temas base y para crear y modificar subtemas.

El cuadro de diálogo permite cambiar las opciones de visualización de los temas y los trazados de contorno para cada objeto de red y modelo del terreno en la ventana de GeoPlan. Se compone de:

• el panel Administrador de temas en el lado izquierdo
• el panel Editor de temas en el lado derecho

Cada capa (tipo de objeto o modelo del terreno) puede tener un conjunto ordenado de temas (su tema base y cualquier subtema). Puede crear subtemas para objetos que no los tienen o crear subtemas adicionales para objetos que ya los tienen. El orden en el que aparecen los subtemas en el panel de administrador determina el orden en el que se aplican a Geoplan.

El tema base es el tema por defecto y se proporciona para cada capa (objeto de red o modelo del terreno). Siempre es el último tema que aparece en el panel del administrador si también hay subtemas para la misma capa. Los temas base se pueden editar, pero no se pueden mover, deshabilitar ni suprimir. Algunas capas ya cuentan con un subtema.

Este editor se muestra cuando se hace clic en cualquier botón Editar en la columna Tema de la página Capas y temas del cuadro de diálogo Propiedades y temas de GeoPlan.

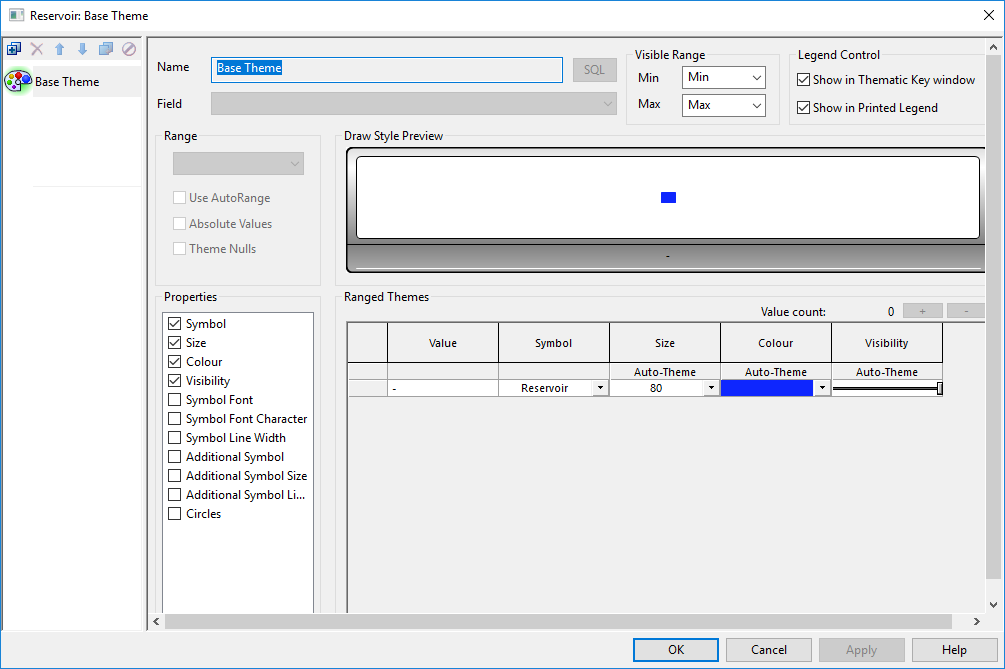

Mostrar imagen

Panel de administrador

Barra de herramientas

La barra de herramientas permite administrar subtemas. No tiene ningún efecto en el tema base.

Botón	Descripción
Añadir nuevo	Añade un nuevo subtema. Se muestra un nombre por defecto para este subtema en el cuadro Nombre del panel del editor: puede cambiar este nombre aquí. Para configurar el nuevo subtema, primero debe seleccionar un parámetro de la lista desplegable Campo. A continuación, podrá cambiar los demás parámetros del nuevo subtema.
Suprimir	Suprime el subtema actual. Al hacer clic en este botón, aparece un mensaje de confirmación. Para confirmar la eliminación permanente del subtema, haga clic en Sí o haga clic en No para cancelar.
Subir	Sube de nivel el subtema actual. Al hacer clic en este botón, el subtema seleccionado sube al siguiente nivel. Puede hacer clic en este botón varias veces para subir el subtema un nivel por clic.	El orden en el que aparecen los subtemas en el panel de administrador determina el orden en el que se aplican a Geoplan.
Bajar	Baja de nivel el subtema actual. Al hacer clic en este botón, el subtema seleccionado baja al siguiente nivel. Puede hacer clic en este botón varias veces para bajar el subtema un nivel por clic.
Duplicar	Copia el subtema actual. Al hacer clic en este botón, se crea una copia del subtema seleccionado. El panel Editor contendrá la misma configuración que el subtema copiado.
	Activa o desactiva el subtema actual. Al hacer clic en este botón, se muestra u oculta el tema de forma que se muestre o no se muestre en la ventana de GeoPlan. Cuando un subtema está desactivado, su icono aparece atenuado con el icono de desactivación visible en la parte superior. Haga clic en el botón de nuevo para activar (mostrar) el tema.

Área de lista de temas

El tema base y los subtemas se muestran en el área situada bajo la barra de herramientas.

El tema actual se muestra con un fondo verde en su icono. Los parámetros del tema actual se muestran en el panel del editor.

Panel Editor

Los parámetros del tema o subtema base seleccionado actualmente aparecen en el panel Editor.

Elemento	Descripción
Nombre	El nombre del tema actual. Puede cambiar el nombre del subtema en este cuadro.
Campo	Esta opción solo está disponible para los subtemas. Estos son los parámetros del objeto de red tal como los conoce la base de datos. Puede seleccionar un parámetro para cada subtema, pero otros subtemas pueden usar el mismo parámetro. A continuación, puede cambiar las propiedades utilizadas para representar los parámetros que ha elegido para cada subtema. Puede cambiar diferentes propiedades para el mismo parámetro en diferentes subtemas. La lista también contendrá cualquier expresión SQL que se haya añadido previamente mediante la función de edición de SQL que se describe a continuación. No se pueden seleccionar parámetros para el tema base.
SQL	Se utiliza para añadir y editar expresiones SQL. Esto abrirá el cuadro de diálogo Editar expresiones, que se usa para comenzar la creación de una expresión SQL o para acceder a una expresión SQL existente para editarla. Los parámetros de simulación tienen el prefijo sim. Si se abre un segundo conjunto de resultados para la comparación en el mismo GeoPlan, el segundo conjunto de parámetros de simulación tiene el prefijo sim2. Las expresiones SQL añadidas estarán disponibles en la lista desplegable Campo (consulte la información anterior). Puede utilizar expresiones SQL que devuelvan resultados no numéricos como cadenas de texto y tipos de fecha, y que, a continuación, apliquen temas a sus resultados. Por ejemplo, si hay algunos nodos con un tipo de sistema "otro" y utiliza un campo definido por el usuario, como el texto de usuario 1, para proporcionar más información sobre ellos, si desea resaltar los nodos de la red que tienen esta información adicional, puede utilizar la expresión: iif (user_text_1 IS NULL, system_type, user_text_1) para seleccionar los nodos aplicables y, a continuación, establecer los parámetros del subtema para mostrar los nodos aplicables en la red. Del mismo modo, si desea utilizar un subtema para mostrar válvulas cerradas mediante un símbolo especial y válvulas abiertas basadas en el modo de válvula, puede agregar la expresión, iif(joined.pipe_closed, "Closed", joined.mode) y, a continuación, establecer los parámetros del tema según sea necesario. Tenga en cuenta que la aplicación de temas mediante expresiones SQL puede no funcionar de la forma esperada en las siguientes circunstancias: Se utilizan expresiones SQL que devuelven diferentes tipos de campo para diferentes objetos (por ejemplo: números, cadenas). Puede no se identifique el tipo de expresión correcto. Se está intentando configurar temas SQL cuando no hay objetos del tipo adecuado en la red. Se asumirá un tipo de expresión numérica. En cualquiera de los casos anteriores, puede que sea imposible identificar correctamente el tipo de valor devuelto de la expresión SQL y los valores se pueden convertir mediante una regla diferente de lo esperado (por ejemplo, todos los valores de cadena se convierten en cero).
Rango visible	Establece el rango visible sobre el que se aplica el tema. Para Mín. y Máx., puede seleccionar un nivel existente en la lista desplegable o escribir un nivel nuevo.
Control de leyenda	Controla si el tema actual se debe mostrar en la ventana Leyenda de temas y en la leyenda impresa.
Rango	Por defecto, se selecciona la configuración del rango más válida conforme a sus selecciones anteriores. Puede seleccionar su propia configuración de rango si la predeterminada no es adecuada. Menú desplegable de tipo de rango Continuo. Muestra los objetos de forma diferente en función de una serie de rangos de un parámetro. Adecuado para parámetros con valores variables continuamente. Individual. Muestra los objetos de según los valores individuales (en lugar de los valores con valores con rango) de un parámetro. Adecuado para parámetros con un número reducido de valores discretos. Etiqueta. Este es un caso especial de la configuración individual en la que el valor discreto que se muestra es la etiqueta de datos. Utilizar rango automático Vuelve a ajustar automáticamente la escala de los valores si se abre una red diferentes. Valores absolutos Elimina cualquier signo y simplemente utiliza el valor absoluto del parámetro. Ideal para eliminar el efecto de la dirección. Valores NULL de tema Permite configurar un tema para los valores de campo a los que no se han asignado explícitamente valores #NULL. Al marcar esta casilla: añade una fila #NULL en la tabla Temas de rango. añade un "bin" para el valor #NULL en la Vista preliminar del estilo del dibujo. Sugerencia: un valor #NULL es un valor que no se ha asignado explícitamente (no se ha definido nada en la lista desplegable correspondiente) y es claramente diferente de un valor #NOT.
Vista preliminar del estilo del dibujo	Muestra una vista preliminar del tema actual para los valores permitidos detallados en la columna Valor de la tabla Temas con rango. Si no se muestran todos los valores permitidos en la sección de vista preliminar debido a la falta de espacio, el área de vista preliminar se mostrará con líneas de trazos. En la parte inferior de la vista preliminar se muestra un histograma de frecuencia acumulativo de los rangos de tema. Esta opción se puede utilizar junto con la función Escalar automáticamente en la sección Temas de rango para seleccionar una distribución adecuada.
Propiedades	Estas son las propiedades del objeto de red tal y como se muestra en GeoPlan. Al seleccionar una propiedad, se abre la columna correspondiente en la tabla Temas de rango. Para el tema base, cuando cambie los atributos de una propiedad en la tabla Temas de rango, esos atributos se utilizarán para representar el objeto de red en GeoPlan, a menos que sean reemplazados por un subtema. En el caso de un subtema, al cambiar los atributos de una propiedad en la tabla Temas de rango, esos atributos se utilizarán para representar el parámetro (campo) para el que se creó el subtema. Puede evitar que esto suceda para un valor determinado controlado por un subtema concreto aplicando la propiedad Ignorar (consulte la sección Columnas de propiedades a continuación).
Temas con rango	Elemento Descripción Recuento de valores En el caso de los subtemas, los botones más y menos añaden o eliminan respectivamente valores dentro del rango (si procede). Al mantener pulsados los botones, se añaden o eliminan varios valores. El número de valores se muestra junto a los botones. Cuando el rango es Continuo, los valores agregados se calculan de acuerdo con el tipo de distribución que se ha seleccionado (consulte a continuación). El recuento de valores no se puede aplicar a los temas base. Columna Valor Se muestra cuando el rango es Individual. Puede utilizar los valores configurados automáticamente por InfoWorks WS Pro o rellenar manualmente los valores que necesite. Obtener valores: haga clic en esta opción para restablecer los valores automáticos. Columna del valor [distribución] Se muestra cuando el intervalo es Continuo. Puede utilizar los valores configurados automáticamente por InfoWorks WS Pro o, en el caso de los valores en los que la columna Fijar tiene una cruz en el cuadro, puede rellenar manualmente los valores que necesite. Escalar automáticamente Esto aplica un tipo diferente de distribución para los valores. Puede hacer clic hasta obtener la distribución deseada. Para seleccionar una distribución adecuada, utilice esta opción junto con el histograma de frecuencia acumulada que se muestra en Dibujar vista previa de estilo. Los tipos de distribución disponibles son: Lineal (por defecto) Curva S Curva N Exponencial (útil si la mayoría de los valores de los parámetros se encuentran en el extremo bajo) Registro (útil si la mayoría de los valores de los parámetros se encuentran en el extremo alto) Fijar columna Se muestra cuando el intervalo es Continuo. Cuando hay una cruz en el cuadro, el valor de la columna de valor adyacente se puede cambiar manualmente. Activar/desactivar todo activa o desactiva la corrección de todos los valores del intervalo a la vez. Columnas de propiedades Si la casilla correspondiente en el área Propiedades está marcada, puede realizar una selección para cada valor en su columna de propiedades. Las selecciones se realizan eligiendo en una lista desplegable, haciendo clic en el botón Examinar , moviendo un control deslizante o marcando una casilla. Tema automático: cuando está disponible, interpola entre los valores bajos y altos establecidos para el rango, y genera valores intermedios graduados. Esto resulta especialmente útil si ha añadido valores intermedios mediante el botón Más de la sección Recuento de valores (si está permitido). Establezca un valor para los parámetros de propiedades superior e inferior de la tabla y, a continuación, haga clic en el botón Tema automático para que el software interpole entre los valores inferiores y superiores para crear una distribución escalonada. En el caso de las propiedades relacionadas con el color, al hacer clic de nuevo en este botón, se recorren los diferentes esquemas de color. Símbolo permite seleccionar un símbolo en el menú desplegable. Las opciones disponibles incluyen Círculo, Cuadrado, Triángulo, Rectángulo, Círculo de contorno, Círculo de contorno con cruz, Cuadrado de contorno, Estrella, Estrella pequeña, Barras cuadradas verdes, Barras cuadradas, Barras rectangulares, Válvula, Estanque, Pantalla, Sifón, Compuesto, Canal, Arco de puente, Hidrante de InfoAsset, Medidor de InfoAsset, Humo de InfoAsset, Caja de humo de InfoAsset, Entrada de ODT, Salida de ODT, Gota, Exclamación, Cuadrante, Semicírculo, Canal artifical, Hipervínculo, Anclaje, Calibre de evaporación, Compuerta, Vertido, Aliviadero, Prueba de hidrante, Mantenimiento, Punto de dirección, Válvula de control, Bomba, Altura piezométrica fija, Válvula de flotador, Hidrante, Incidente, Datos activos, Medidor, Válvula antirretorno, Tubería cerrada, Válvula de descarga, Estación de bombeo, Depósito, Nodo de transferencia, Pozo, Espiral, Evento transitorio, Dispositivo de protección contra sobreelevación, Depósito de InfoWater, Depósito de InfoWater, Bomba de InfoWater Tamaño permite seleccionar el tamaño del símbolo en el menú desplegable. Las opciones disponibles son 0, 20, 40, 60, 80, 100. Color: los colores de esta columna se pueden copiar y pegar mediante Ctrl+C y Ctrl+V, respectivamente. El destino de la operación de pegado puede ser otra celda de color en esta aplicación, o puede ser una aplicación externa, como una hoja de cálculo. Cuando se pega en una aplicación externa, se insertarán valores numéricos, en lugar del color real. Puede utilizar las teclas Mayús y Ctrl para seleccionar varias celdas de la forma habitual. Visibilidad permite ajustar la opacidad de los símbolos. Tipo de letra de símbolo permite seleccionar el estilo de fuente del símbolo. Carácter de fuente de símbolo permite seleccionar el carácter de tipo de letra del símbolo. Grosor del símbolo de línea permite seleccionar el grosor de la línea del símbolo en el menú desplegable. Símbolo adicional permite seleccionar un símbolo adicional en el menú desplegable. El símbolo adicional aparecerá junto al símbolo principal. Tamaño de símbolo adicional permite seleccionar el tamaño del símbolo adicional. Grosor de línea de símbolo adicional permite seleccionar el grosor de la línea del símbolo adicional en el menú desplegable. Círculos le permite insertar círculos en el símbolo principal y seleccionar el número de círculos que aparecerán seleccionándolos en el menú desplegable. Ignorar permite ignorar el subtema actual para un valor determinado y, en su lugar, utilizar los atributos de visualización configurados para ese valor en el siguiente subtema. Si también se ha invocado la misma opción de ignorar para el siguiente subtema, se utiliza el subtema siguiente. Si no se pueden usar subtemas, se usa el tema base.

Botones del cuadro de diálogo

Aceptar: cierra el cuadro de diálogo y aplica los cambios.

Cancelar: cierra el cuadro de diálogo y no aplica ningún cambio.

Aplicar: aplica los cambios al tema seleccionado sin cerrar el cuadro de diálogo.

Ayuda: abre el tema de la Ayuda relacionado.
