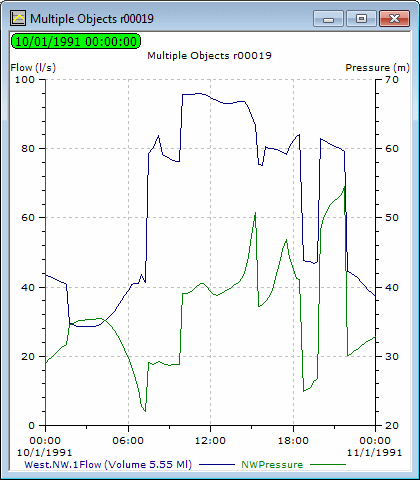

Los resultados de una selección de objetos de red se pueden representar gráficamente, lo que permite comparar los resultados de los objetos seleccionados.
Para ver los resultados o los datos observados de una selección de objetos de red:
- En una simulación abierta, seleccione uno o varios objetos de red (Se puede seleccionar cualquier combinación de nodos, vínculos y grupos de objetos).
- Si los objetos seleccionados son todos del mismo tipo, se pueden trazar dos parámetros compartidos.
- Si se selecciona una combinación de tipos de objeto, se puede trazar un parámetro para cada tipo.
- Si la selección incluye nodos, vínculos y grupos de objetos, solo se mostrarán los nodos y vínculos para su representación gráfica.
- Haga clic en la herramienta
(Gráfico de objetos seleccionados) en la barra de herramientas Operaciones.
Se abre el cuadro de diálogo Selección de gráfico.
- Seleccione un atributo de la lista izquierda y de la lista derecha. Estos son los parámetros que se deben trazar en los dos ejes.
- Si desea reducir el número de trazados que se muestran, anule la selección de los objetos de las listas de Vínculos (ya sea izquierda o derecha).
- Seleccione las opciones que necesite en el cuadro de diálogo. Puede hacer lo siguiente:
- Utilice la casilla Selección de objetos comunes para sincronizar las selecciones de la lista de la derecha con las de la lista de la izquierda. Esta opción solo está disponible si los objetos de red seleccionados son todos los nodos o todos los vínculos.
- Utilice el botón Intercambiar izquierda/derecha para cambiar las dos listas. La lista de la izquierda se muestra en el eje izquierdo del gráfico.
- Utilice el botón Datos activos para seleccionar los datos activos que se trazarán en el gráfico.
- Para mostrar el gráfico, haga clic en Aceptar.
Notas:
- Para mostrar resultados de gráficos de un período de tiempo seleccionado, ajuste las horas de inicio y finalización de la reproducción en el cuadro de diálogo Opciones de reproducción y active la opción Aplicar a herramientas de tablas y gráficos.
Si lo prefiere, para ajustar el período de tiempo que muestran los gráficos individuales, seleccione Propiedades del gráfico en el menú contextual y, a continuación, utilice las opciones de escalado del eje x del cuadro de diálogo Propiedades del gráfico.
- En los gráficos generados por la herramienta
(Gráfico) o la herramienta (Gráfico de objetos seleccionados) (consulte Representación gráfica de objetos seleccionados), la línea de tiempo roja muestra el momento actual de la simulación y refleja la hora actual de la simulación en GeoPlan. Para pasar a un tiempo de simulación diferente, puede arrastrar la línea roja hasta el tiempo de simulación deseado directamente en el gráfico. La fecha y la hora de la simulación se actualizarán en consecuencia en el GeoPlan.
- Para mostrar una etiqueta con el valor del trazado en el momento actual de la simulación, haga clic con el botón derecho en la vista de gráfico y seleccione Trazados de etiqueta automática.
