Campos de datos de resultados de nodo

Todos los campos de resultados se muestran en la tabla de resultados cuando se abren mientras se visualiza una reproducción de una simulación y en una página de resultados especial situada al principio de las hojas de propiedades que se muestran mientras se visualiza la reproducción de una simulación.

Los resultados variables en el tiempo se muestran con el nombre del campo en un color alternativo en la tabla y en las hojas de propiedades. Los resultados no variables en el tiempo tienen el nombre de campo en letra negra normal.

La siguiente tabla muestra los resultados de los nodos aplicables independientemente del tipo de simulación que se esté realizando. Para más información sobre los resultados adicionales disponibles para tipos especiales de simulaciones, siga los vínculos que aparecen a continuación:

• Resultados del nodo de calidad del agua
• Resultados del nodo del caudal de incendios
• Resultados del nodo InfoWorks TS (sistema transitorio)

Nota: Utilice la barra de desplazamiento situada en la parte inferior de la tabla para ver todo su contenido.

Campos de datos de resultados de nodo

Tabla de base de datos: __IWR_Node

Nombre de campo	Texto de ayuda	Unidades	Campo de base de datos
Demanda	Nodo Descripción Nodos básicos Demanda total en nodo. Se calcula como la suma de: Demandas definidas en la página Demanda del nodo Demanda excepcional definida en la página Perfil del caudal excepcional Caudal debido a la operación del hidrante definido en la páginaPerfil del caudal del hidrante Si hay un caudal excepcional o un caudal debido al funcionamiento del hidrante y la casilla de verificación Mantener demanda local de la página Control del nodo no está activada, no se aplicarán las demandas especificadas en la página Demanda del nodo. Al realizar una simulación de sistema transitorio, si se aplica la demanda transitoria, no se aplicará ninguna otra demanda. Nodo de depósito Demanda total en nodo. Se calcula como la suma de: Demandas definidas en la página Demanda del nodo Caudal excepcional definido en la página Perfil del caudal excepcional Nodos de transferencia Demanda total en nodo. Se calcula como la suma de: Demandas definidas en la página Demanda del nodo Caudal de nodo de transferencia definido en la página Control del caudal del nodo de transferencia Nodo de hidrante Demanda total en nodo. Se calcula como la suma de: Demandas definidas en la página Demanda del nodo Caudal excepcional definido en la página Perfil del caudal excepcional Caudal debido a la operación del hidrante definido en la páginaPerfil del caudal del hidrante (Si el hidrante está en funcionamiento y la casilla de verificación Mantener demanda local de la página Control del nodo no está marcada, no se aplican las demandas definidas en la página Demanda del nodo)	WN_DQ	DEMAND
Altura piezométrica	Altura piezométrica en nodo en paso temporal	HEAD	HEAD
Altura piezométrica máxima	Altura piezométrica máxima en nodo en paso temporal t	HEAD	MAXHEAD
Altura piezométrica mínima	Altura piezométrica mínima en nodo en paso temporal t	HEAD	MINHEAD
Fuga	Fuga total en nodo en paso temporal en curso. Se calcula como la suma de la fuga relacionada con la presión y la pérdida por fuga constante definida en la página Demanda del nodo. (No se muestra para simulaciones transitorias)	WN_DQ	LEAKAGE
Presión media	Media ponderada en el tiempo de los resultados de la presión en los nodos	WN_P	PNAVG
Presión máx.	Presión máxima experimentada en el nodo durante la simulación	WN_P	PNMAX
Presión mínima	Presión mínima experimentada en el nodo durante la simulación	WN_P	PNMIN
Presión	Presión en nodo en paso temporal t	WN_P	PRESSURE
Estado	El valor de Estado en cada paso temporal puede ser uno de los siguientes: Valor de base de datos Descripción Texto de ayuda -1 temp. aislado El nodo está aislado en el paso temporal en curso 0 - 1 aislado El nodo está aislado de la red mientras dura la simulación		STATUS
Tipo	El valor de Tipo identifica el tipo de nodo y puede ser uno de los siguientes: 1 Nodo 2 Depósito 3 Altura piezométrica fija 4 Nodo de transferencia 5 Hidrante 6 Pozo		TYPE
Consumo total	Consumo total en el nodo durante el período de simulación. Se calcula del siguiente modo: Demanda total: (Caudal excepcional + Caudal de hidrante) El consumo total en los nodos de transferencia será cero. (No se muestra para simulaciones transitorias)	WN_DVO	TOTCONS
Demanda total	Demanda total aplicada en el nodo durante el período de simulación. (No se muestra para simulaciones transitorias)	WN_DVO	TOTDEMND
Fugas totales	Fuga total aplicada en el nodo durante el período de simulación. Se calcula como la suma de la fuga relacionada con la presión y la pérdida por fuga constante definida en la página Demanda del nodo. (No se muestra para simulaciones transitorias)	WN_DVO	TOTLEAK
Carga (Entrada/Salida)	Velocidad neta de caudal de entrada en el depósito (caudal de entrada menos caudal de salida) Solo depósito	WN_Q	_Load
Déficit	El depósito puede vaciarse si los caudales de salida supera los de entrada. InfoWorks permite que el cálculo continúe con la suposición de que la altura piezométrica permanece en el nivel inferior del depósito. El déficit es la cantidad de agua necesaria para mantener la altura piezométrica en ese nivel. Solo depósito	WN_VO	DEFICIT
Profundidad	Distancia vertical desde el nivel inferior del depósito hasta el nivel del agua Solo depósito	Y	DEPTH
Caudal de entrada	Tasa de caudal en el depósito Solo depósito	WN_Q	INFLOW
Vertido	La cantidad total de agua perdida por el sistema debido al desbordamiento del depósito Solo depósito	WN_VO	SPILL
Nivel superior	Nivel de agua superior según se especifica en la página Parámetros del depósito de la hoja de propiedades del depósito. Solo depósito	Z	TOPLEVEL
Volumen completo	Volumen completo del depósito (especificado en la tabla de profundidad/volumen de la página Parámetros del depósito de lahoja de propiedades del depósito). Solo depósito.	WN_VO	VOLFULL
Volumen	Volumen de agua en el depósito Solo depósito	WN_VO	VOLUME
Profundidad máxima	Profundidad máxima del agua en el depósito durante una simulación. Solo depósito.	Y	MAXDEPTH
Caudal de salida	Tasa de caudal de salida del depósito Solo depósito	WN_Q	OUTFLOW
Porcentaje completo	Volumen de agua en el depósito expresado como porcentaje de la capacidad disponible. (Volumen de agua por encima del Nivel mínimo de funcionamiento del depósito especificado en la página Parámetros del depósito de la Hoja de propiedades del depósito). Solo depósito		PCFULL
Caudal del hidrante	Caudal debido al porcentaje de abertura de la válvula de hidrante Solo hidrante	WN_Q	FLOW
Abertura	Porcentaje de abertura de la válvula de hidrante Solo hidrante	WN_OPEN	OPENING
Demanda nominal total	Solo es aplicable a simulaciones de demanda relacionada con la presión. Demanda total que se aplicaría en el nodo durante el período de simulación si la simulación no fuera una simulación de Demanda relacionada con la presión, es decir, la demanda en el nodo antes de la aplicación de las curvas de demanda relacionadas con la presión.	WN_DVO	TOTNDEMD
Demanda nominal	Solo es aplicable a simulaciones de demanda relacionada con la presión. Demanda en nodo calculada antes de la aplicación de curvas de demanda relacionada con la presión.	WN_DQ	NOMDEMND
Eficiencia de la demanda de eventos (%)	Solo es aplicable a simulaciones de demanda relacionada con la presión. Relación entre demanda total y demanda nominal total en forma de porcentaje.		DEMNDEFF
Pérdida de energía	Solo es aplicable al realizar el Análisis de sostenibilidad. Tasa diaria de pérdida de energía en las conexiones de los clientes.	WN_EN_DY	SUSELOSS
Pérdida de energía total	Solo es aplicable al realizar el Análisis de sostenibilidad. Pérdida total de energía diaria en las conexiones de los clientes.	WN_EN_DY	SUSTELSS
Pérdida equivalente de CO2	Solo es aplicable al realizar el Análisis de sostenibilidad. Tasa diaria de pérdida de energía en las conexiones de los clientes expresada como equivalente de dióxido de carbono.	WN_GHG_DYMASS	SUSCELSS
Pérdida equivalente de CO2 total	Solo es aplicable al realizar el Análisis de sostenibilidad. Pérdida total de energía diaria en las conexiones de los clientes expresada en equivalente de dióxido de carbono.	WN_GHG_DYMASS	SUSTCELS

Resultados de calidad del agua

En la tabla siguiente se muestran los resultados adicionales disponibles en los nodos cuando se ejecuta una simulación de la calidad del agua:

Nombre de campo	Texto de ayuda	Unidades	Tabla de base de datos	Campo de base de datos	Variable en el tiempo
Concentración	La concentración en este nodo del contaminante que se modela en la simulación de calidad del agua.	WN_C	__IWR_Node	CONC	Falso
Concentración	La concentración aportada por cualquier origen en el nodo.	WN_C	__IWR_Node	CONC	Falso
Trazado (%) <ID de nodo de origen>	Porcentaje de agua en un nodo que se ha originado en un nodo de trazado.		__IWR_Node	TRACE	Falso
Trazado máximo (%) <ID de nodo de origen>	Valor máximo de trazado (%) experimentado durante la simulación.		__IWR_Node		Falso
Concentración de origen	Concentración aportada por cualquier origen definido en el nodo.	WN_C	__IWR_Node	SRCCON	Falso
Edad media del agua (h)	Media ponderada en el tiempo de los resultados de la edad del agua calculados en cada paso temporal de la calidad del agua.		__IWR_Node	WQAVGAGE	Falso
Origen dominante	Indicación de qué origen contribuye en mayor medida a que el agua llegue al nodo, cuando los orígenes son nodos de trazado (seleccionados en el cuadro de diálogo Opciones de calidad del agua). Valor de base de datos Descripción Texto de ayuda -2 MIXED Los orígenes suman el 100 %, pero ningún trazado supera el 50 % -1 DOUBLED La suma de los orígenes supera el 100% 0 UNKNOWN La suma de orígenes es inferior al 100% 1 TRACE01 La suma de los orígenes es igual al 100% (dentro de una tolerancia del 5%) y el nodo de origen notificado proporciona> el 50% del agua que llega al nodo. 2 TRACE02 La suma de los orígenes es igual al 100% (dentro de una tolerancia del 5%) y el nodo de origen notificado proporciona> el 50% del agua que llega al nodo. 3 TRACE03 La suma de los orígenes es igual al 100% (dentro de una tolerancia del 5%) y el nodo de origen notificado proporciona> el 50% del agua que llega al nodo. 4 TRACE04 La suma de los orígenes es igual al 100% (dentro de una tolerancia del 5%) y el nodo de origen notificado proporciona> el 50% del agua que llega al nodo. 5 TRACE05 La suma de los orígenes es igual al 100% (dentro de una tolerancia del 5%) y el nodo de origen notificado proporciona> el 50% del agua que llega al nodo. 6 TRACE06 La suma de los orígenes es igual al 100% (dentro de una tolerancia del 5%) y el nodo de origen notificado proporciona> el 50% del agua que llega al nodo. 7 TRACE07 La suma de los orígenes es igual al 100% (dentro de una tolerancia del 5%) y el nodo de origen notificado proporciona> el 50% del agua que llega al nodo. 8 TRACE08 La suma de los orígenes es igual al 100% (dentro de una tolerancia del 5%) y el nodo de origen notificado proporciona> el 50% del agua que llega al nodo. 9 TRACE09 La suma de los orígenes es igual al 100% (dentro de una tolerancia del 5%) y el nodo de origen notificado proporciona> el 50% del agua que llega al nodo. 10 TRACE10 La suma de los orígenes es igual al 100% (dentro de una tolerancia del 5%) y el nodo de origen notificado proporciona> el 50% del agua que llega al nodo.		__IWR_Node	TRACE_DOMINANT	Falso
Trazado (%)			__IWR_Node	TRACE	Falso
Edad del agua (h)	Este factor proporciona una estimación de la edad del agua en varios puntos del sistema. Se puede utilizar como una regla general de medición de la calidad del agua subyacente. Cualquier agua nueva que entre en el sistema en los depósitos o nodos de origen tiene una edad cero, a menos que se haya especificado una edad inicial del agua. InfoWorks calcula la media de tiempo que el agua de este nodo ha pasado en el sistema antes de llegar aquí. Consulte Teoría del solucionador de la calidad del agua para obtener más información sobre cómo se calcula esto.		__IWR_Node	TRAVEL	Falso
Turbidez	Turbidez en el nodo (Solo se muestra cuando se realiza un análisis de la turbidez)	WN_TURBIDITY	__IWR_Node	TURBIDITY	Verdadero
Turbidez máxima	Turbidez máxima experimentada durante la simulación (Solo se muestra cuando se realiza un análisis de la turbidez)	WN_TURBIDITY	__IWR_Node	TURBMAX	Falso

Resultados de la simulación del caudal de incendios

En las tablas siguientes se muestran los resultados adicionales disponibles en los nodos cuando se ejecuta una simulación de caudal de incendios:

Simulación de prueba de hidrante

Nombre de campo	Texto de ayuda	Unidades	Tabla de base de datos	Campo de base de datos	Variable en el tiempo
Presión residual en el caudal de incendios mínimo	Presión en el nodo de prueba cuando se aplica el caudal de incendios mínimo en el nodo. Este resultado solo se calcula si la opción Calcular presión máxima y mínima del caudal de incendios está activada en el cuadro de diálogo Opciones de caudal de incendios.	WN_P	__IWR_Node	FFMINQRP	Falso
Presión residual mínima de red requerida	La presión residual mínima durante el incidente de incendio en los nodos que no están en la misma Zona de Incendio que el nodo de prueba. Nota: Los nodos Altura piezométrica fija, Pozo y Depósito no se incluyen en la comprobación de presión residual mínima de red. Este resultado solo se calcula si la opción Utilizar restricciones de red está activada en el cuadro de diálogo Opciones de caudal de incendios.	WN_P	__IWR_Node	FFNMRPRQ	Falso
Caudal de incendios máximo	El valor menor entre el caudal de incendios máximo requerido definido por el usuario y el caudal de hidrante totalmente abierto calculado en el nodo de prueba. Este resultado solo se calcula si la opción Calcular presión máxima y mínima del caudal de incendios está activada en el cuadro de diálogo Opciones de caudal de incendios.	WN_Q	__IWR_Node	FFMAXQ	Falso
Presión residual en el caudal de incendios máximo	Presión en el nodo de prueba cuando se aplica el caudal de incendios máximo en el nodo. Este resultado solo se calcula si la opción Calcular presión máxima y mínima del caudal de incendios está activada en el cuadro de diálogo Opciones de caudal de incendios.	WN_P	__IWR_Node	FFMAXQRP	Falso
Caudal de incendios máximo requerido	El usuario especifica un valor de caudal máximo en el elemento Datos de caudal de incendios o en la página de Restricciones de caudal de incendios de laHoja de propiedades del nodo de hidrante. Esta información solo se muestra si la opción Calcular presión máxima y mínima del caudal de incendios está activada en el cuadro de diálogo Opciones de caudal de incendios.	WN_Q	__IWR_Node	FFMAXQRQ	Falso
Caudal de incendios mínimo	El valor menor entre elcaudal de incendios mínimo requerido definido por el usuario y elcaudal de incendios disponible calculado en el nodo de prueba.	WN_Q	__IWR_Node	FFMINQ	Falso
Caudal de incendios mínimo requerido	Caudal mínimo necesario para satisfacer las necesidades de protección contra incendios. El usuario especifica un valor de caudal mínimo en el elemento Datos de caudal de incendios o en la página de Restricciones de caudal de incendios de laHoja de propiedades del nodo de hidrante.	WN_Q	__IWR_Node	FFMINQRQ	Falso
Presión residual en el caudal de incendios disponible	La presión residual en el nodo de prueba cuando el caudal de incendios disponible se aplica en el nodo.	WN_P	__IWR_Node	FFMINRP	Falso
Presión residual mínima requerida	La presión residual mínima permitida en el nodo de prueba durante el incidente de incendio.	WN_P	__IWR_Node	FFMINRPR	Falso
Presión residual mínima de red	La presión residual mínima durante el incidente de incendio en los nodos que no están en la misma Zona de Incendio que el nodo de prueba. Esta información solo se muestra si la opción Utilizar restricciones de red está activada en el cuadro de diálogo Opciones de caudal de incendios.	WN_P	__IWR_Node	FFNETMRP	Falso
Nodo de zona mínima	Nodo en el que se produce la Presión residual mínima de zona.		__IWR_Node	FFHYDZND	Falso
Caudal de incendios disponible	Caudal de incendios máximo que puede tomarse en el nodo de prueba sin infringir las restricciones de presión. El Caudal de incendios disponible se determina a partir de: Presión residual mínima requerida Presión residual mínima de zona requerida (si la opción Usar restricciones de zona está activada) Presión residual mínima de red requerida (si la opción Usar restricciones de red está activada) Si no se pueden cumplir las restricciones de presión aplicadas, se producirá un error en el nodo de prueba.	WN_Q	__IWR_Node	FFAVAILQ	Falso
Caudal de hidrante completamente abierto	Caudal en el nodo de prueba cuando el hidrante está abierto al 100 %. Este resultado solo se calcula si la opción Calcular caudal de hidrante abierto está activada en el cuadro de diálogo Opciones de caudal de incendios.	WN_Q	__IWR_Node	FFOPENQ	Falso
Caudal de incendios de hidrante	El caudal de prueba del hidrante aplicado al nodo de destino. También puede visualizarse en forma de gráfico en función de la presión residual de hidrante. Haga clic con el botón derecho en la vista Informe de tabla (prueba de hidrante) y seleccione Curva de hidrante en el menú contextual para visualizar el gráfico.	WN_Q	__IWR_Node	FFHYDQ	Falso
Presión residual de hidrante	La presión en el nodo objetivo después de que se haya aplicado el caudal de incendios en el nodo. También se puede mostrar en forma de gráfico en función del caudal de incendios del hidrante. Haga clic con el botón derecho en la vista Informe de tabla (prueba de hidrante) y seleccione Curva de hidrante en el menú contextual para visualizar el gráfico. Aplicable a simulaciones de Pruebas de hidrante y Caudal de incendios forzado.	WN_P	__IWR_Node	FFHYDRP	Falso
Nodo de red mínimo	Nodo en el que se produce la presión residual mínima de red.		__IWR_Node	FFNETNOD	Falso
Demanda previa a la prueba	Demanda en nodo de prueba en tiempo de prueba de hidrante antes de aplicar el caudal de incendios. Esta es la demanda que se aplicaría al realizar una simulación de Tipo de ejecución normal.	WN_Q	__IWR_Node	FFSTATQ	Falso
Result	Existen tres tipos de resultados de pruebas: Resultado de la prueba Descripción Aprobado El nodo aprobará la prueba si se puede suministrar el caudal de incendios mínimo requerido sin infringir ninguna de las restricciones de presión aplicadas. Erróneo El nodo presentará errores si no se puede suministrar el caudal de incendios mínimo requerido sin infringir ninguna de las restricciones de presión aplicadas. Se desconocen. El resultado de la prueba será desconocido si el nodo no se prueba, (si se ha configurado Caudal de hidrante en la Página Control de caudal de un nodo de prueba, por ejemplo), o si la simulación no consigue converger.		__IWR_Node	FFRESULT	Falso
Presión residual mínima de zona requerida	La presión residual mínima permitida durante el incidente de incendio en los nodos que se encuentran en la misma zona de incendio que el nodo de prueba. El propio nodo de prueba no se incluye. Esta información solo se muestra si la opción Usar restricciones de zona está activada en el cuadro de diálogo Opciones de caudal de incendios.	WN_P	__IWR_Node	FFZMRPRQ	Falso
Presión residual mínima de zona	La presión residual mínima durante el incidente de incendio en nodos que se encuentran en la misma zona de incendio que el nodo de prueba (el propio nodo de prueba no se incluye). Este resultado solo se calcula si la opción Utilizar restricciones de zona está activada en el cuadro de diálogo Opciones de caudal de incendios.	WN_P	__IWR_Node	FFZONMRP	Falso
Presión residual en hidrante completamente abierto	Presión en el nodo de prueba cuando se aplica en el nodo el caudal de hidrante completamente abierto. Este resultado solo se calcula si la opción Calcular caudal de hidrante abierto está activada en el cuadro de diálogo Opciones de caudal de incendios.	WN_P	__IWR_Node	FFOPENRP	Falso
Presión previa a la prueba	Presión en nodo de prueba en tiempo de prueba de hidrante antes de aplicar el caudal de incendios. Este es el resultado que se obtendría al realizar una simulación de Tipo de ejecución normal.	WN_P	__IWR_Node	FFSTATP	Falso
Nodo de zona mínima	Nodo en el que se produce la Presión residual mínima de zona.		__IWR_Node	FFZONNOD	Falso

Simulación de caudal de incendios forzado

Nombre de campo	Texto de ayuda	Unidades	Tabla de base de datos	Campo de base de datos	Variable en el tiempo
Vínculo de velocidad máxima	ID del vínculo en el que se ha producido la velocidad máxima. Si la velocidad máxima se produce en la supuesta tubería del hidrante, se indicará con el texto "Hidrante".		__IWR_Node	FFHYDVLK	Falso
Velocidad máxima	La velocidad máxima experimentada en la red en la instantánea para la que se ejecuta la simulación de caudal de incendios forzado.	V	__IWR_Node	FFHYDVEL	Falso
Nodo de red mínimo	ID del nodo en el que se ha producido la presión residual mínima de la red.		__IWR_Node	FFHYDNND	Falso
Nodo de zona mínima	Nodo en el que se produce la Presión residual mínima de zona.		__IWR_Node	FFHYDZND	Falso
Caudal de incendios disponible	Caudal de incendios máximo que puede tomarse en el nodo de prueba sin infringir las restricciones de presión. El Caudal de incendios disponible se determina a partir de: Presión residual mínima requerida Presión residual mínima de zona requerida (si la opción Usar restricciones de zona está activada) Presión residual mínima de red requerida (si la opción Usar restricciones de red está activada) Si no se pueden cumplir las restricciones de presión aplicadas, se producirá un error en el nodo de prueba.	WN_Q	__IWR_Node	FFAVAILQ	Falso
Presión residual mínima de red	La presión residual mínima de la red. Nota: Los nodos Altura piezométrica fija, Pozo y Depósito no se incluyen en la comprobación de presión residual mínima de red.	WN_P	__IWR_Node	FFHYDNRP	Falso
Vínculo de reversión máxima de caudal	ID del vínculo en el que se ha producido la reversión máxima de caudal.		__IWR_Node	FFHYDQRL	Falso
Reversión máxima de caudal	Reversión máxima de caudal en la red (en comparación con la simulación base).	WN_Q	__IWR_Node	FFHYDQRV	Falso
Altura piezométrica relativa de hidrante	Un valor negativo indica que será necesario bombear. El valor numérico de la caída se obtiene suponiendo que un objeto hidrante estándar está conectado al nodo de prueba. Las propiedades del hidrante utilizadas en el cálculo son: Diámetro de tubería = diámetro mínimo de las tuberías unidas al nodo de prueba. Altura piezométrica relativa = 0,0 Coef. de pérdida local = 1,0. Diámetro de válvula = diámetro de tubería. Curva de válvula = TAPÓN Pérdida local de válvula = 1,0	HEAD	__IWR_Node	FFHYDRHD	Falso
Presión residual de hidrante	La presión en el nodo objetivo después de que se haya aplicado el caudal de incendios en el nodo. También se puede mostrar en forma de gráfico en función del caudal de incendios del hidrante. Haga clic con el botón derecho en la vista Informe de tabla (prueba de hidrante) y seleccione Curva de hidrante en el menú contextual para visualizar el gráfico. Aplicable a simulaciones de Pruebas de hidrante y Caudal de incendios forzado.	WN_P	__IWR_Node	FFHYDRP	Falso

Simulación de disponibilidad de caudal de incendios

Nombre de campo	Texto de ayuda	Unidades	Tabla de base de datos	Campo de base de datos	Variable en el tiempo
Caudal FFA	El caudal de incendios en cada nodo. La simulación intentará forzar el caudal de incendios requerido o la presión nodal residual según la opción elegida al configurar la simulación	WN_Q	__IWR_Node	FFA_FLOW	Falso
Nodo de zona mínima	Nodo en el que se produce la Presión residual mínima de zona.		__IWR_Node	FFHYDZND	Falso
Caudal de incendios disponible	Caudal de incendios máximo que puede tomarse en el nodo de prueba sin infringir las restricciones de presión. El Caudal de incendios disponible se determina a partir de: Presión residual mínima requerida Presión residual mínima de zona requerida (si la opción Usar restricciones de zona está activada) Presión residual mínima de red requerida (si la opción Usar restricciones de red está activada) Si no se pueden cumplir las restricciones de presión aplicadas, se producirá un error en el nodo de prueba.	WN_Q	__IWR_Node	FFAVAILQ	Falso
Presión residual FFA	La presión residual en cada nodo. La simulación intentará forzar el caudal de incendios requerido o la presión nodal residual según la opción elegida al configurar la simulación	WN_P	__IWR_Node	FFA_RP	Falso

Simulación de sistemas transitorios

En la tabla siguiente se enumeran los resultados adicionales disponibles en los nodos cuando se ejecuta una simulación InfoWorks TS (sistema transitorio):

Nombre del archivo	Texto de ayuda	Unidades	Tabla de base de datos	Campo de base de datos	Variable en el tiempo
Demanda media	Media ponderada en el tiempo de los resultados de demanda	WN_DQ	__IWR_Node	DEMAVG	Falso
Demanda mín.	Demanda mínimo experimentado durante la simulación de sobreelevación	WN_DQ	__IWR_Node	DEMMIN	Falso
Presión de nodo	Presión en el nodo en el que se encuentra el dispositivo de protección contra sobreelevaciones	WN_P	__IWR_Node	INPRESS	Verdadero
Presión media de nodo	Media ponderada en el tiempo de los resultados de la presión en los nodos	WN_P	__IWR_Node	INPRAVG	Falso
Presión mín. de nodo	Presión de nodo mínima experimentada durante la simulación de sobreelevación	WN_P	__IWR_Node	INPRMIN	Falso
Presión SPD	Presión en el dispositivo de protección contra sobreelevaciones (consulte Presión de nodo)	WN_P	__IWR_Node	OUTPRESS	Verdadero
Presión SPD media	Media ponderada en el tiempo de los resultados de la presión SPD	WN_P	__IWR_Node	OUTPRAVG	Falso
Presión SPD mín.	Presión SPD mínima experimentada durante la simulación de sobreelevación	WN_P	__IWR_Node	OUTPRMIN	Falso

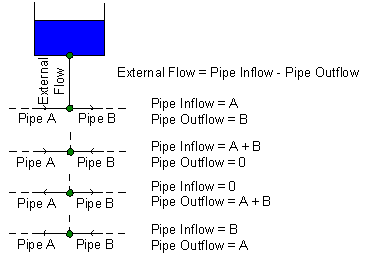

Caudal de entrada a tubería	Entrada desde la red al dispositivo SPD. Por ejemplo:	WN_Q	__IWR_Node	INLTFLOW	Verdadero
Caudal de entrada a tubería media	Media ponderada en el tiempo de los resultados de caudal de entrada a tubería	WN_Q	__IWR_Node	INFLWAVG	Falso
Caudal de entrada a tubería mín.	El caudal de entrada a tubería mínimo experimentado durante la simulación de sobreelevación	WN_Q	__IWR_Node	INFLWMIN	Falso
Caudal de salida de tubería	Caudal de salida desde el dispositivo SPD a la red (consulte Caudal de entrada a tubería)	WN_Q	__IWR_Node	OUTLTFLW	Verdadero
Caudal de salida de tubería medio	Media ponderada en el tiempo de los resultados de caudal de salida de tubería	WN_Q	__IWR_Node	OUTFLAVG	Falso
Caudal de salida de tubería mín.	El caudal de salida de tubería mínimo experimentado durante la simulación de sobreelevación	WN_Q	__IWR_Node	OUTFLMIN	Falso
Profundidad externa	Profundidad en el dispositivo de protección contra sobreelevaciones	Y	__IWR_Node	EXTDEPTH	Verdadero
Caudal externo	Caudal desde la red hacia/desde el dispositivo de protección contra sobreelevaciones Caudal externo = Caudal de entrada a tubería - Caudal de salida de tubería (Consultar Caudal de entrada a tubería)	WN_Q	__IWR_Node	EXTFLOW	Verdadero
Caudal externo medio	Media ponderada en el tiempo de los resultados de caudal externo	WN_Q	__IWR_Node	EXTFLAVG	Falso
Caudal externo mín.	Caudal externo mínimo experimentado durante la simulación de sobreelevación	WN_Q	__IWR_Node	EXTFLMIN	Falso
Volumen externo	Volumen de aire que contiene el dispositivo de protección contra sobreelevaciones, aplicable a depósitos de sobreelevación, válvulas de aire, etc. Para los dispositivos no aplicables, se indicará un valor de 0,0	WN_VO	__IWR_Node	EXTVOLUM	Verdadero
Volumen externo medio	Media ponderada en el tiempo de los resultados de volumen externo	WN_VO	__IWR_Node	EXTVOAVG	Falso
Volumen externo mín.	Volumen externo mínimo experimentado durante la simulación de sobreelevación	WN_VO	__IWR_Node	EXTVOMIN	Falso
Intrusión	Solo se muestra cuando se ha seleccionado un tipo de cálculo de intrusión en el cuadro de diálogo Opciones de InfoWorks TS. Volumen de agua subterránea que entra en el sistema a través de juntas con fugas o grietas en las tuberías debido a presiones extremadamente bajas o negativas en la red. Proporciona un indicador de la amenaza potencial de contaminación.	WN_DVO	__IWR_Node	INTRUSN	Falso
