L’affectation d’un fichier bitmap ou d’une texture procédurale au composant Découpage rend le matériau partiellement transparent. Lors du rendu de la texture, les zones claires (valeur plus élevée) sont opaques, les zones sombres sont transparentes et les valeurs intermédiaires sont semi-transparentes.
Cliquez sur l’icône Editeur de matériaux dans la barre d’outils principale ou appuyez sur la touche M. Cliquez sur l’icône et maintenez-la enfoncée pour afficher son menu déroulant.
-
Editeur de matériaux > Matériau Architectural > Panneau déroulant Effets spéciaux > Bouton de texture Découpage
-
Editeur de matériaux > Matériau Lancer de rayons > Panneau déroulant Textures > Bouton Transparence
-
Editeur de matériaux > Matériau Arch & Design > Panneau déroulant Textures de cas spéciaux > Bouton de texture Découpage
-
Editeur de matériaux > Matériau Générique Autodesk > Panneau déroulant Découpages > Activer > Bouton image
-
Editeur de matériaux > Métal Autodesk > Panneau déroulant Découpages > Type Personnalisé > Bouton image
-
Editeur de matériaux > Autres matériaux ayant un composant Découpage
Si vous définissez la valeur de Quantité de la texture sur 100, la totalité de la texture est appliquée. Les zones transparentes sont alors entièrement transparentes. Le réglage du paramètre Quantité sur 0 revient à désactiver la texture. Les valeurs Quantité intermédiaires sont fusionnées avec la valeur Transparence originale. Les zones transparentes de la texture deviennent alors plus opaques.

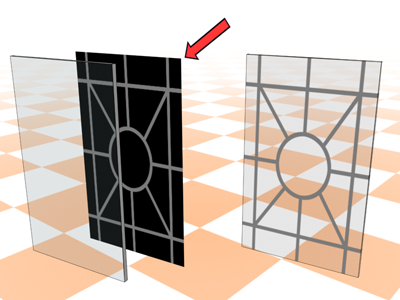

Les niveaux de gris d’une texture Découpage déterminent le degré d’opacité.
Procédures
Utilisation d’une texture de découpage:
- Cliquez sur le bouton de texture du paramètre Découpage.
3ds Maxouvre le Navigateur de matériaux/textures.
- Sélectionnez un type de texture dans la liste proposée, puis cliquez sur OK.
(Si vous choisissez le type de texture Bitmap, 3ds Max ouvre une boîte de dialogue dans laquelle vous devez choisir le fichier image.)
- Configurez la texture avec les options prévues à cet effet.
Vous pouvez également utiliser l’éditeur de matériaux détaillé pour relier un nœud de texture au composant Découpage.
