Dans cette leçon, vous allez créer la géométrie de base du modèle, puis vous créerez un réseau d'objets que vous utiliserez dans une opération de soustraction booléenne pour créer un ensemble d'étages dans la section médiane du bâtiment.
Préparation de la leçon :
- Cliquez sur , accédez au dossier \scenes\modeling\highrise, puis ouvrez le fichier building2_start.max.
Vous pouvez également reprendre la scène créée dans le didacticiel « Modélisation de bâtiments à l’aide de modificateurs ».
Remarque : Si un message s’affiche vous demandant d’utiliser les unités de la scène, acceptez les unités de la scène, puis cliquez sur OK.
Créez les étages du bâtiment :
- Si la fenêtre Perspective n’est pas déjà agrandie, appuyez sur Alt+W pour l’agrandir.
- Utilisez l’outil
(Sélection et déplacement) pour sélectionner les trois objets qui composent le modèle architectural et déplacez-les vers la droite, sur l’objet Sol.
- Dans le
groupe de fonctions Créer, activez
(Géométrie), puis, dans le panneau déroulant Type d’objet, cliquez sur Boîte.

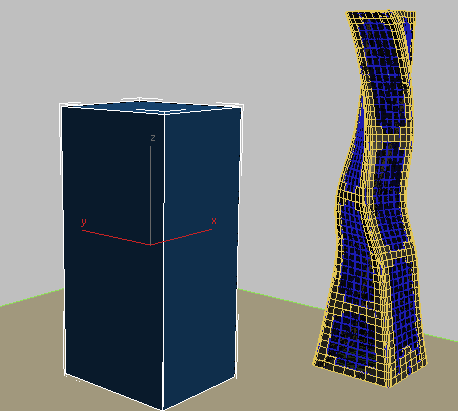

- Cliquez sur le centre de l'objet sol puis déplacez le curseur en diagonale pour définir la largeur et la profondeur de la boîte. Relâchez le bouton de la souris puis déplacez le curseur vers le haut pour définir la hauteur. Cliquez une dernière fois pour terminer la boîte.
Il n'est pas nécessaire que les mesures soient exactes pour la largeur, la profondeur et la hauteur de la boîte. Vous définirez ces valeurs à la prochaine étape.
- Dans le
groupe de fonctions Modifier
panneau déroulant Paramètres, définissez les paramètres de la boîte de la façon suivante:
- Longueur = 30,0 m
- Largeur = 30,0 m
- Hauteur = 200,0 m
Assurez-vous que les champs Segmts long., Segmts largeur et Segmts hauteur contiennent tous la valeur 1 (valeur par défaut).
Maintenant que vous avez défini l’empreinte de votre modèle de tour, vous êtes prêt à définir les étages dans la section médiane de la structure.
- Appuyez sur Alt+W pour voir les quatre fenêtres. Ensuite, dans la fenêtre Dessus, effectuez un
zoom avant jusqu’au sommet de l’objet Zone001 (objet tour que vous venez de créer).

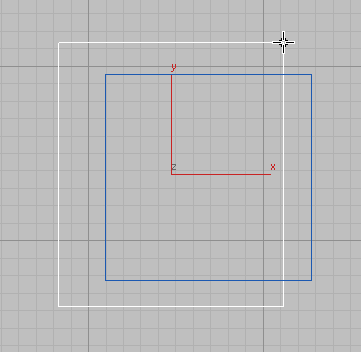

- Dans le groupe de fonctions Créer, activez (Géométrie) et tracez une seconde boîte plus grande que l’objet Zone001 sur trois côtés, comme illustré ci-après.
La hauteur de l’objet boîte n’est pas importante.
-
Cet objet, Zone002, sera utilisé pour définir les étages de la tour. Vous devez maintenant aligner son côté droit avec le côté droit de l’objet tour.
- L’objet Zone002 étant sélectionné, cliquez sur
(Aligner), puis sur l’objet Zone001.

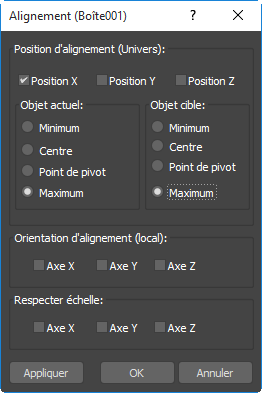

- Dans la boîte de dialogue Alignement zone Position d’alignement, activez Position X et désactivez Position Y et Position Z de façon que le positionnement gauche-droit des deux objets soit défini pour l’alignement.
- Choisissez Maximum dans les zones Objet courant et Objet cible. (Le fait de sélectionner Minimum (Minimum) pour les deux objets Current (Courant) et Target (Cible) alignerait les deux boîtes sur leur côté gauche). Cliquez sur OK.
- Ensuite, vous devez
déplacer le côté aligné de Zone002 de six mètres vers la gauche. Pour cela, vous devez commencer par modifier l’affichage des coordonnées en passant des valeurs absolues aux valeurs locales. Les valeurs absolues affichent la scène dans un espace univers, c'est-à-dire un système de coordonnées universel pour tous les objets de la scène. L'espace univers est constant et invariable. Les valeurs locales utilisent le système de coordonnées de l'objet sélectionné.
Dans la barre d'état, cliquez sur
(champ de saisie Transformation mode absolu) pour basculer l'affichage de Transformation mode absolu vers Transformation mode relatif
.
En mode relatif, les valeurs des coordonnées XYZ sont les valeurs locales. À l’origine, chacune d’elles est égale à 0.

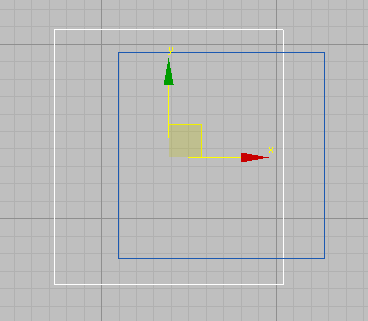

- Sélectionnez l’objet Zone002 et saisissez –6 dans la zone d’affichage des coordonnées X, puis appuyez sur la touche Entrée. 3ds Max déplace la boîte de six mètres vers la gauche.
- Dans le groupe de fonctions Modifier panneau déroulant Paramètres, définissez une hauteur de 3,0 m pour la boîte, c’est-à-dire la hauteur standard pour un étage de bâtiment classique.
- Pour placer le premier étage à une hauteur de 40 mètres, saisissez 40 dans la boîte d’affichage des coordonnées Z. Ce sera le premier étage sur un total de 15 qui formeront la section médiane du modèle.
Vous allez maintenant créer un réseau de boîtes que vous utiliserez plus tard dans une opération booléenne pour créer tous les étages au-dessus de l’étage courant.
- Cliquez avec le bouton droit de la souris dans la fenêtre Perspective, appuyez sur Alt+W pour l’agrandir. Ensuite, dans le menu principal, sélectionnez Outils Réseau.
Conseil : Dans la boîte de dialogue Réseau zone Aperçu, cliquez sur le bouton Aperçu avant d’ajuster les paramètres du réseau. De cette façon, vous pouvez voir un aperçu du réseau dans la fenêtre.
- Dans la boîte de dialogue Réseau zone Dimensions réseau, saisissez 16 dans le champ Nombre 1D.
Cela permet de créer un réseau de 16 objets à répartir dans une dimension. Vous souhaitez construire votre réseau verticalement.
- Dans la zone Transformation réseau: Coordonnées Univers colonne Incrémentiel, accédez à la ligne Déplacement, repérez le champ à double flèche de l’axe Z, puis saisissez 6,0.
-
Une distance de six mètres dans l’espace Z est insérée entre chaque objet du réseau. Cela correspond à la différence de hauteur que vous souhaitez établir entre chaque étage du bâtiment.
- Dans la zone Type d’objet, sélectionnez Copier. Utilisez Copier plutôt qu’Instance, car l’un des objets du réseau sera redimensionné à une hauteur différente des autres.

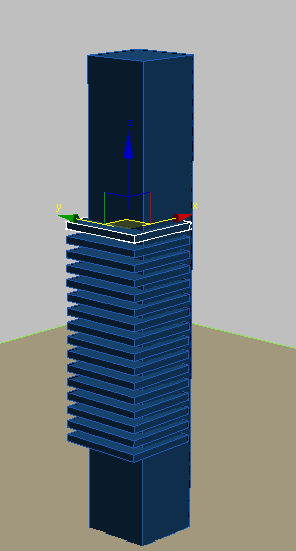

- Cliquez sur OK pour créer le réseau.

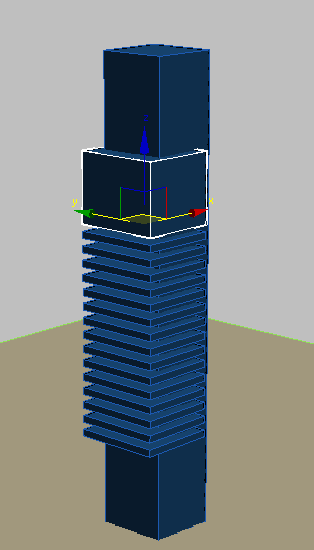

- Le premier objet du réseau est déjà sélectionné et prêt à être édité. Dans le panneau déroulant Paramètres, définissez la hauteur sur 30,0 m. Dans la leçon suivante, vous utiliserez cette boîte de dialogue pour créer un espace dans le segment supérieur de la tour.
Enregistrez votre travail :
- Enregistrez la scène sous le nom my_building2_begin.max.
