Exemple : création d'une vue d'agencement général

Enregistrez le modèle avant de commencer à créer des dessins.

La fenêtre de la vue créée varie en fonction du système de coordonnées (SCU) utilisateur actif. La direction de vue dépend de la direction Z du SCU.

1. Pour créer une vue isométrique, cliquez sur (SCU Vue) dans la palette d'outils SCU et placez le SCU sur le plan de l'écran.

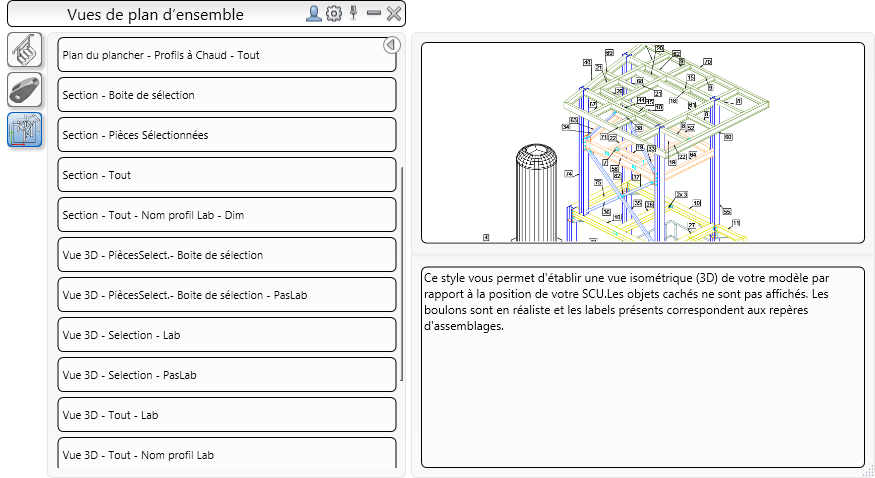

2. Sur l'onglet Documents > le groupe de fonctions Documents, cliquez sur Styles de dessin. La palette Styles de dessin s'ouvre.
3. Sélectionnez le style de dessin souhaité et cliquez sur Utiliser



4. Dans la boîte de dialogue Type de dessin, définissez l'échelle sur 1:50.
5. Cliquez sur OK.
6. Dans la boîte de dialogue Sélectionnez le fichier de destination, définissez un chemin d'accès pour un autre fichier DWG dans lequel le détail est placé.
7. Sélectionnez le gabarit de prototype.
8. Cliquez sur OK.

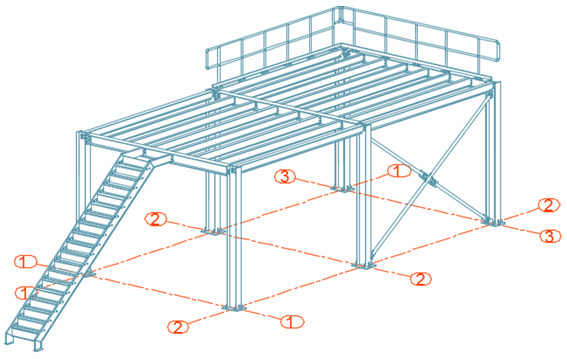

   Le dessin est créé et enregistré au format DWG dans le chemin spécifié.
