Exemple : créer un contreventement

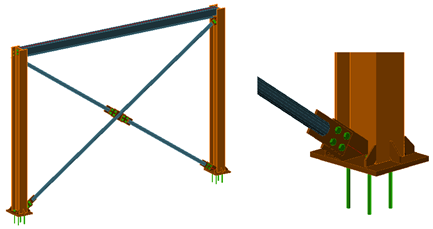

Dans cet exemple, vous allez créer un contreventement tubulaire relié aux tôles sandwich.

Recherchez les outils permettant de créer un système de contreventement et ses assemblages :

• Onglet Modélisation groupe de fonctions Eléments structurels

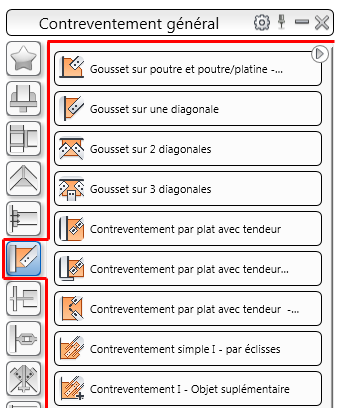

• Dans le Gestionnaire des assemblages dans la catégorie Assemblages pour tubes.

1. Définissez le SCU de manière perpendiculaire au plan dans lequel le contreventement doit être créé.



2. Dans l'onglet Modélisation le groupe de fonctions Eléments de la structure, cliquez sur (Contreventement).
3. Entrez le point de départ correspondant à l'extrémité inférieure de la première colonne.
4. Entrez le point de fin de la diagonale ascendante à l'extrémité supérieure de la deuxième colonne. Appliquez un zoom avant pour vous assurer que vous sélectionnez les points corrects à l'aide de l'accrochage NOEUD.

   Le contreventement est créé ; il peut être modifié dans la boîte de dialogue.

5. Dans le Gestionnaire des assemblages, dans la catégorie Assemblages pour tubes, sélectionnez
6. Sélectionnez les trois objets à assembler : le poteau, la tôle de base et la poutre de contreventement.

   L'assemblage est créé ; il peut être modifié dans la boîte de dialogue.
