Créer des assemblages de platine avec un élément en béton de support

Vous pouvez ajouter un élément de support en béton aux assemblages de platine. Cette option est disponible pour :

• Pied de poteau
• Pied de poteau raidisseurs biais et coupes
• Pied de Poteau d'angle
• Assemblages de type Pied de poteau tubulaire

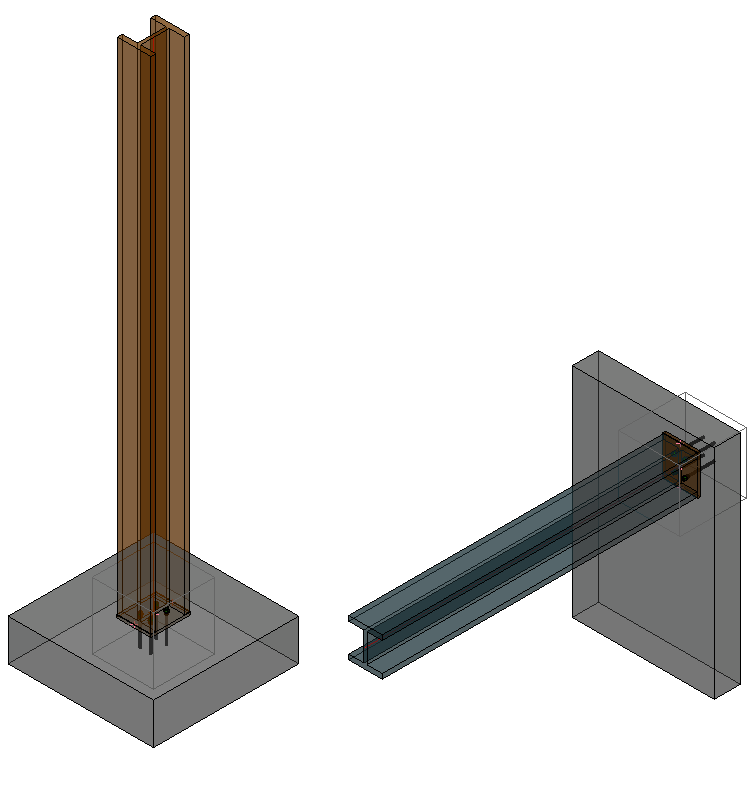

L'élément en béton est pris en compte que l'élément en acier soit un poteau ou une poutre, incliné(e) ou non (à l'exception de l'assemblage Pied de poteau d'angle, qui peut être affecté uniquement aux éléments verticaux).

Workflow :

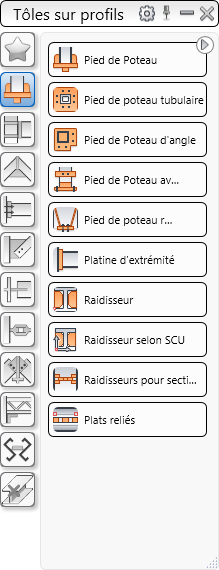

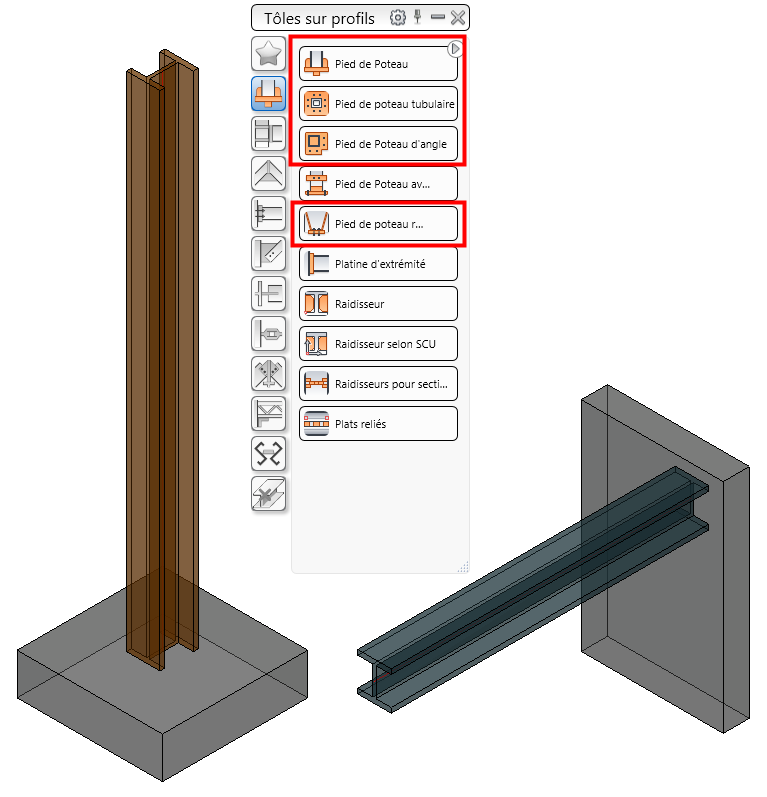

1. Sélectionnez l'un des quatre assemblages dans la palette :

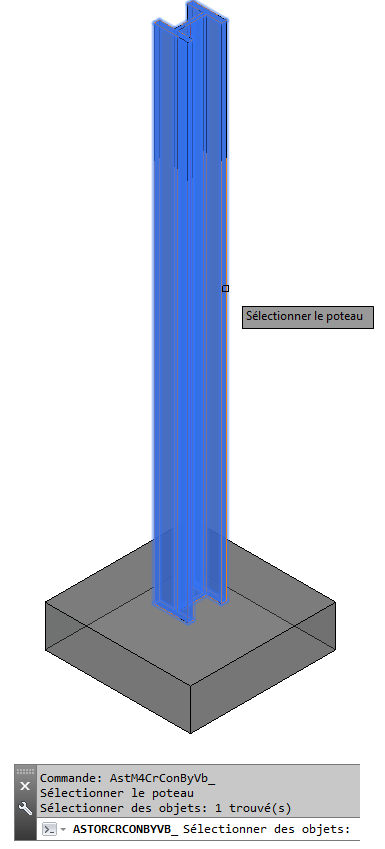

2. Sélectionnez l'élément en acier :



3. Une requête vous demande si vous souhaitez ajouter les éléments de support en béton à l'assemblage :

   Dans le menu contextuel :





   Dans la ligne de commande :

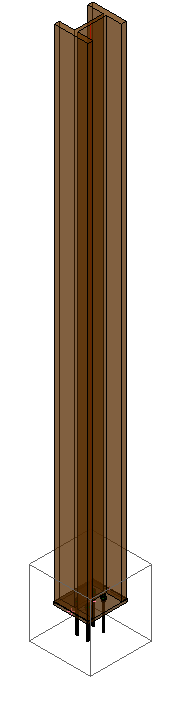

   • Si vous choisissez de ne pas ajouter l'élément en béton à l'assemblage, ce dernier est créé sans le prendre en compte :

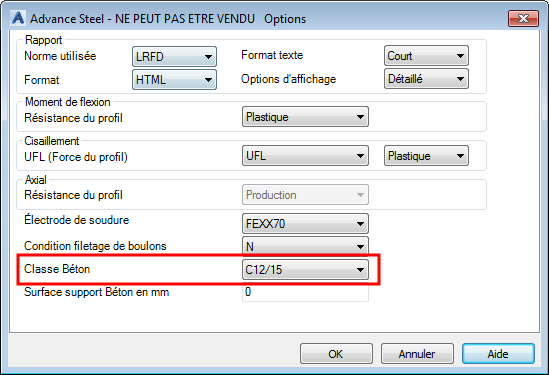

     Dans ce cas, la catégorie Béton sera disponible dans le module Vérification du code :

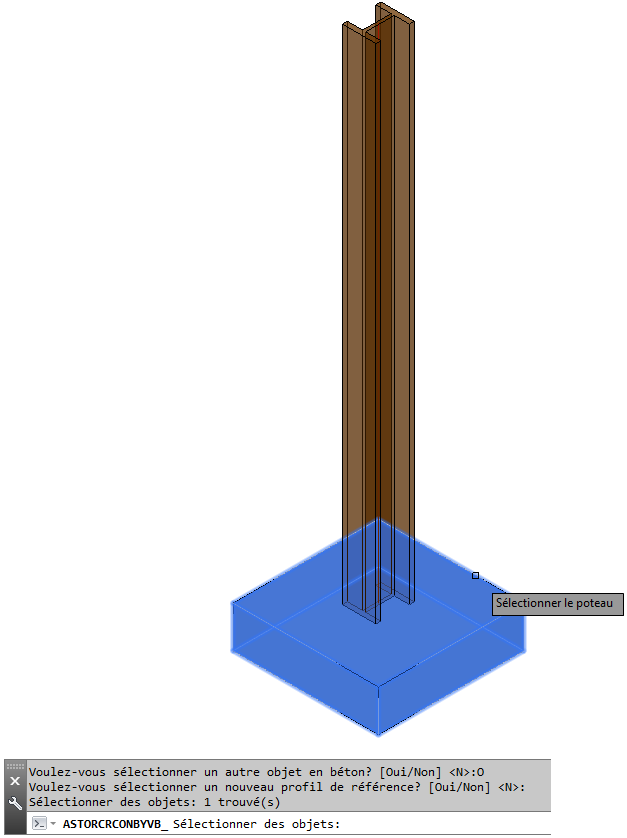

   • Si vous choisissez d'ajouter l'élément en béton à l'assemblage, une nouvelle entrée pour l'assemblage sera nécessaire :

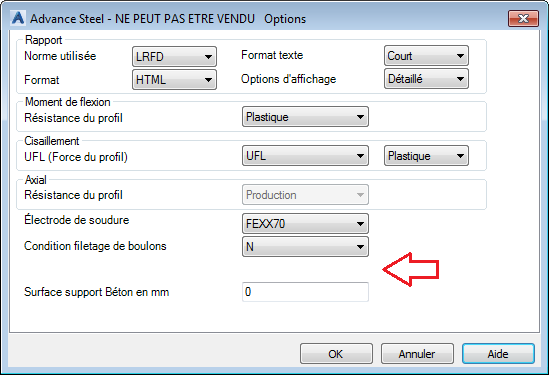

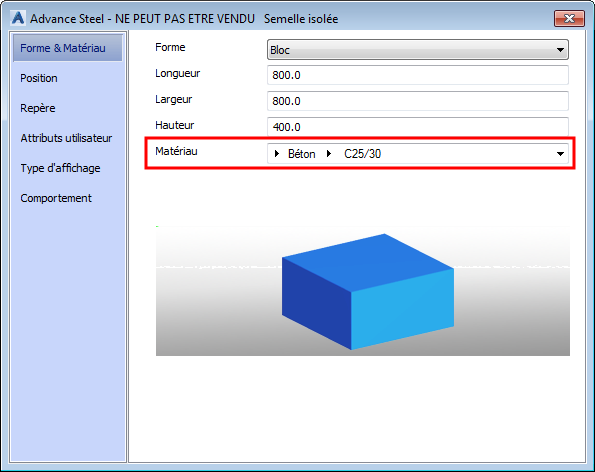

     Dans ce cas, la catégorie Béton ne sera pas disponible dans le module Vérification. Elle sera définie par l'élément en béton :







4. Appuyez de nouveau sur la touche Entrée pour créer l'assemblage :




   L'élément en béton fait partie de l'assemblage, comme tout autre élément de l'assemblage.
