Création d'une poutre droite

Indiquez un point de départ et un point de fin pour créer une poutre droite dans le modèle 3D Advance Steel en fonction du système de coordonnées utilisateur courant (SCU).

Le système de coordonnées utilisateur courant (SCU) détermine la position des axes principaux des coupes : l'âme d'une poutre est orientée dans la direction Z du SCU. Le haut de la coupe va dans la direction Z.

Exemple : créer des poutres droites HEA 200 x 2 500 mm de long

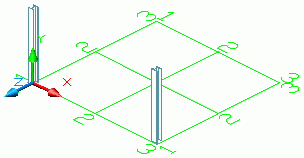

1. Cliquez sur un SCU approprié. Reportez-vous à la figure ci-dessus comme exemple.
2. Sur le ruban, sélectionnez (Profilé en I).
   • Accueil objets
   • Objets Poutres
3. Sélectionnez un point de départ de 0,0,0.
4. Déplacez le pointeur de la souris dans la direction Y (pour une entrée d'orientation exacte, activez le mode orthogonal) et entrez 2500.

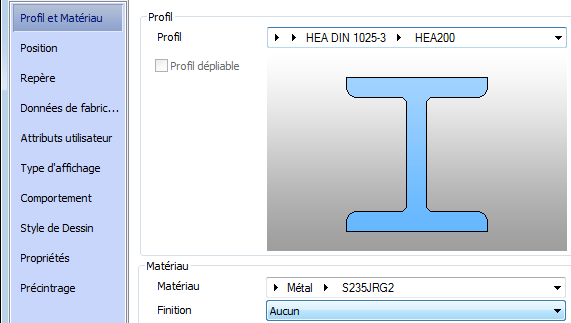

La boîte de dialogue Poutre s'affiche. Sélectionnez la classe de coupe (HEA), suivie de la coupe (HEA 200).
