Exemple : positionnement d'une grille de construction avec 3 axes dans la direction X et la direction Y

1. Sur le ruban, cliquez sur (Grille de construction).
   • Accueil Objets (Grille de construction)
   • Objets Grille (Grille de construction)
2. Sur la ligne de commande, entrez 0,0,0 pour définir le premier point de l'origine.
3. Saisissez 5000, 5000 pour définir le deuxième point.

Remarque : Etant donné que deux grilles d'axe sont créées au cours de l'exécution de cette commande, la boîte de dialogue des propriétés ne s'affiche pas.

Ensuite, modifiez le nombre d'axes dans chaque groupe.

1. Sélectionnez le groupe de l'axe X.
2. Sélectionnez la grille, cliquez avec le bouton droit et choisissez Advance Propriétés dans le menu contextuel. La boîte de dialogue Axes, Parallèles s'affiche. Toutes les modifications sont apportées ici.

Pour modifier le nombre d'axes :

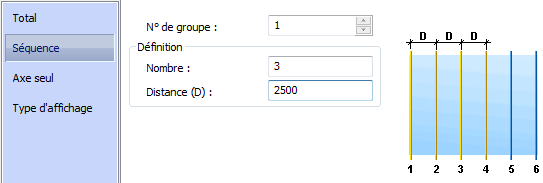

1. Cliquez sur l'onglet Séquence.
2. Définissez le Numéro sur 3. Notez que la valeur de la distance est automatiquement calculée. La nouvelle valeur doit être 2 500.




Le modèle change de façon dynamique à mesure que les valeurs sont entrées ou que de nouvelles valeurs sont sélectionnées, en fournissant un retour visuel instantané.

Répétez les mêmes étapes pour les axes dans la direction Y.
